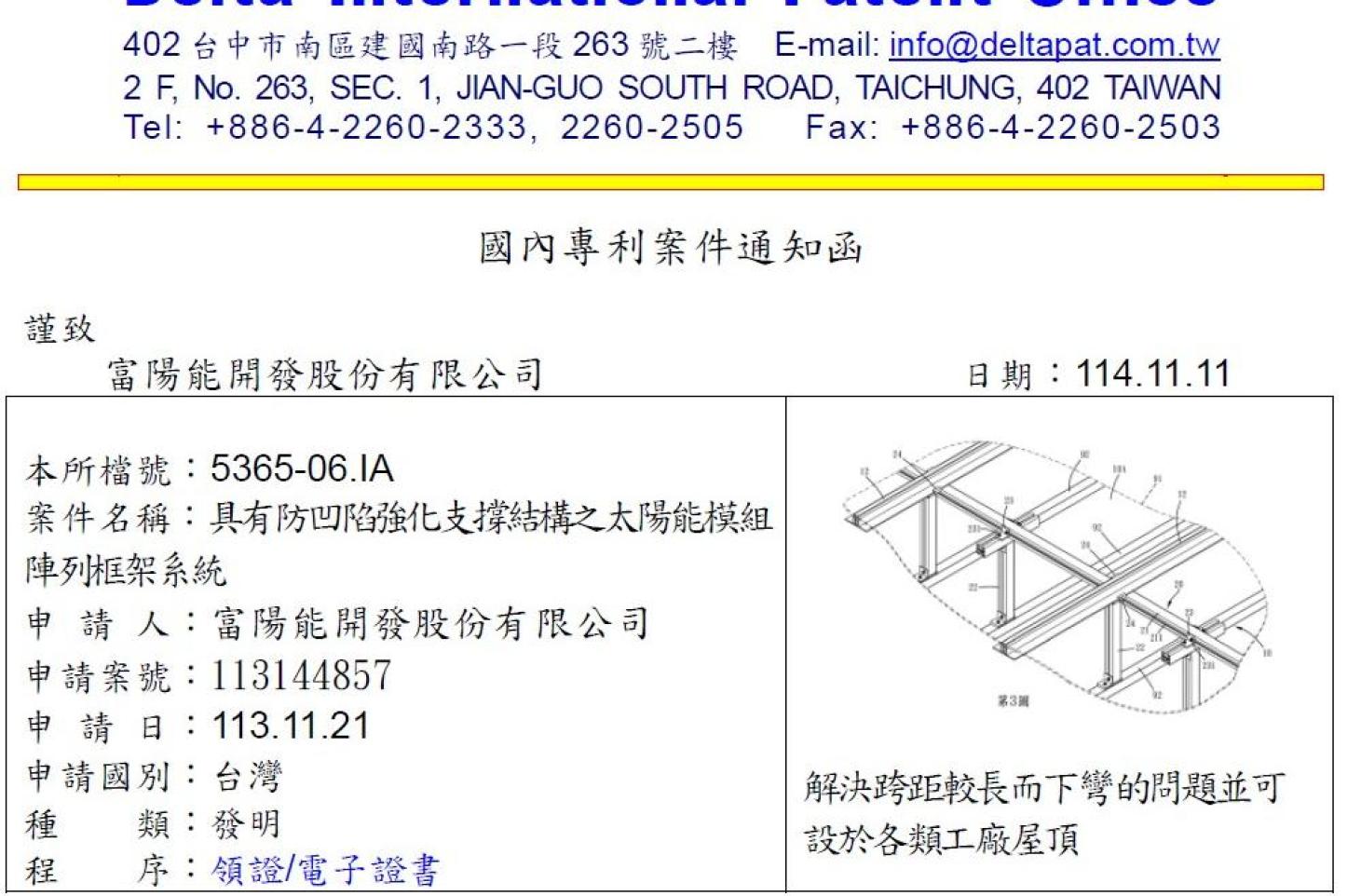

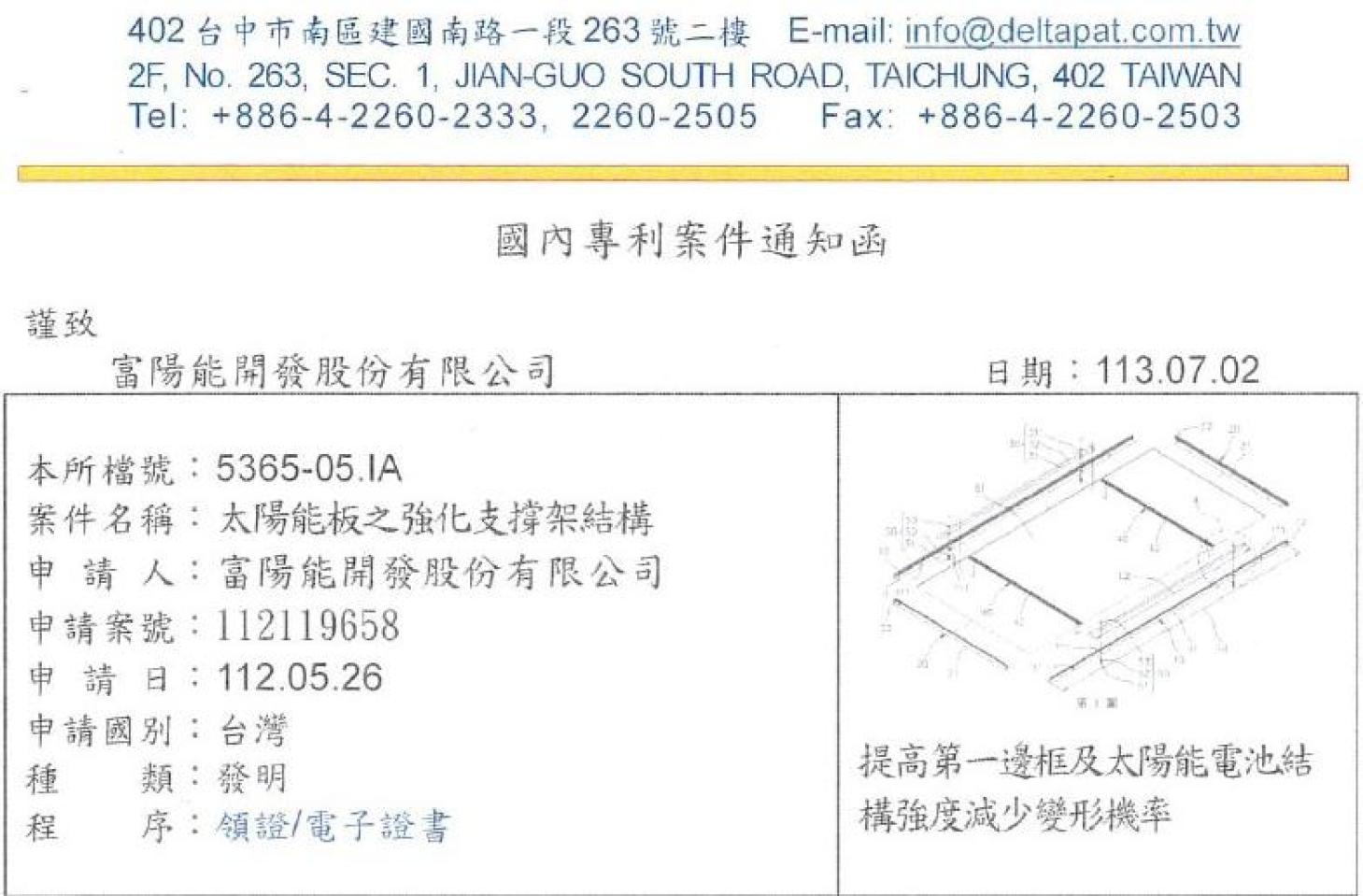

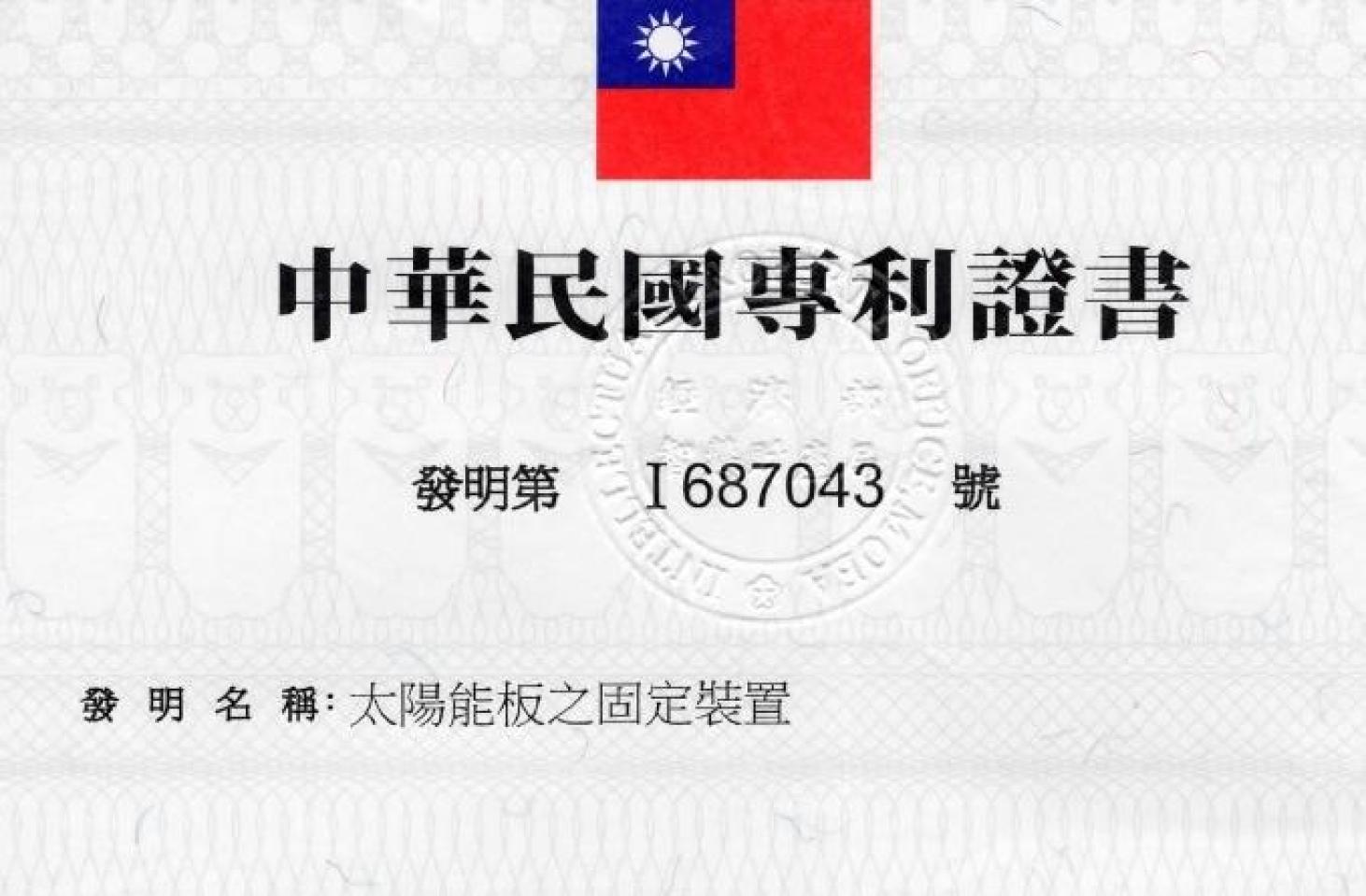

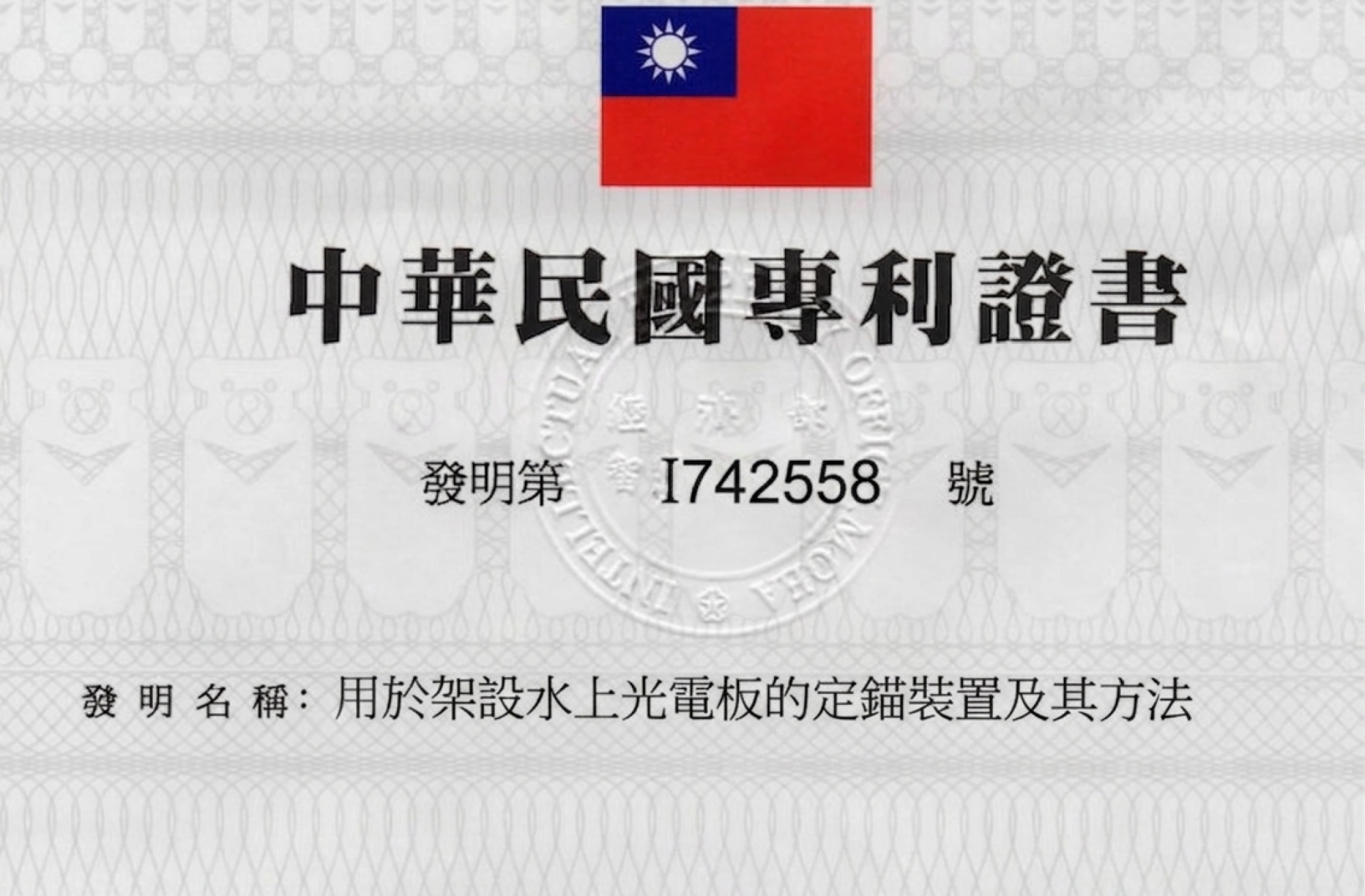

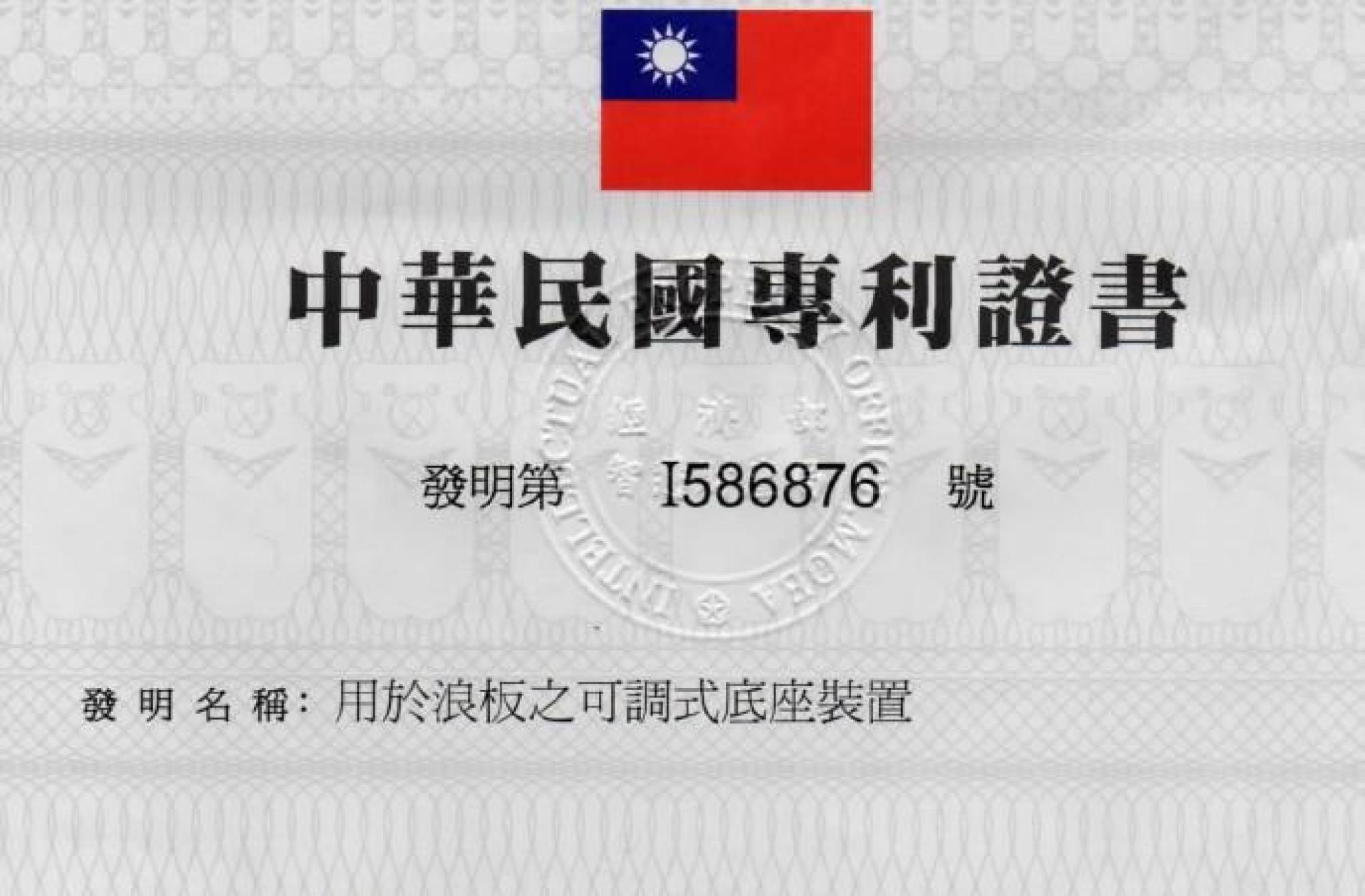

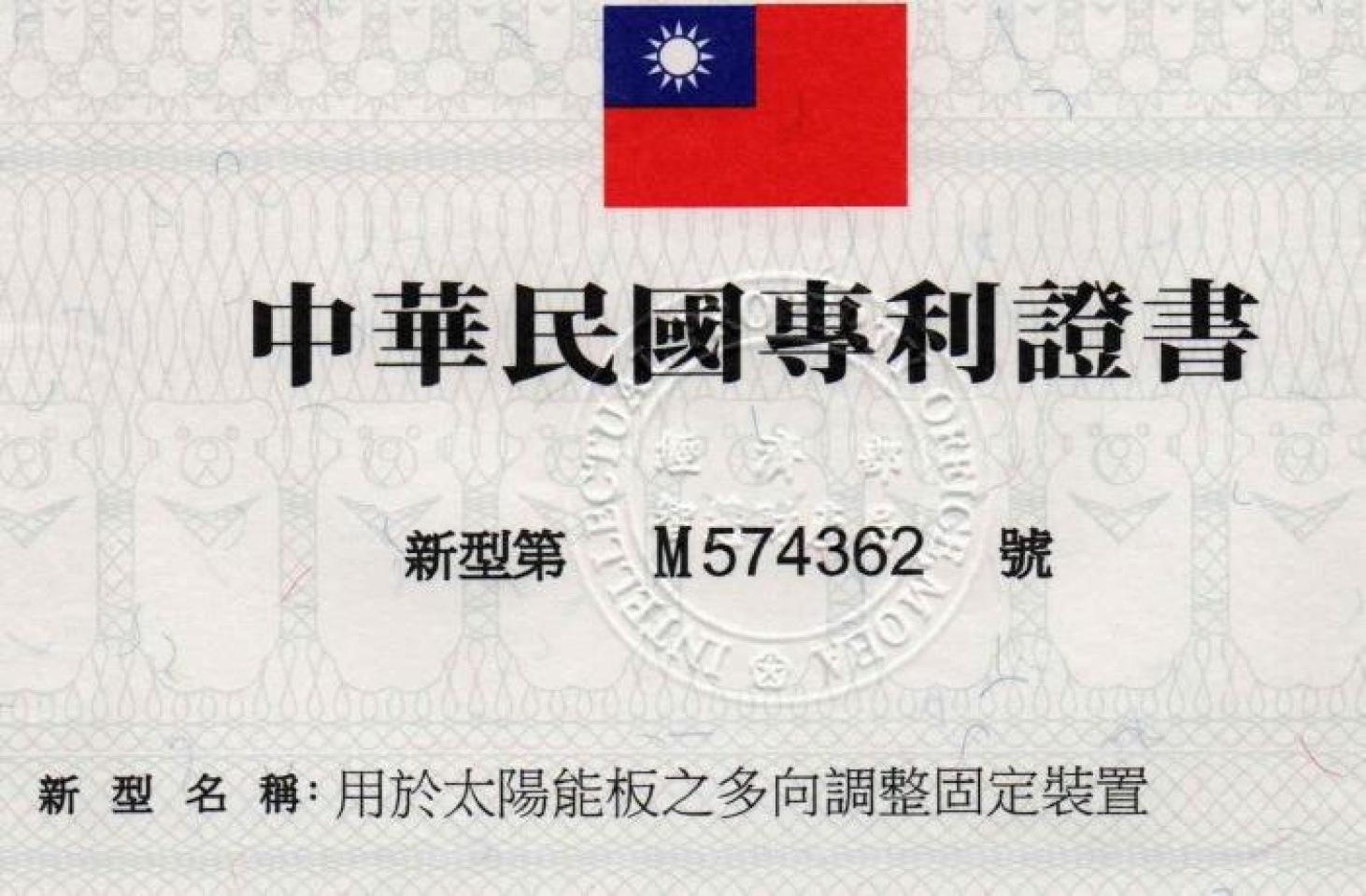

富陽能五金組件專利

僅富陽能可合法使用的工法與用料

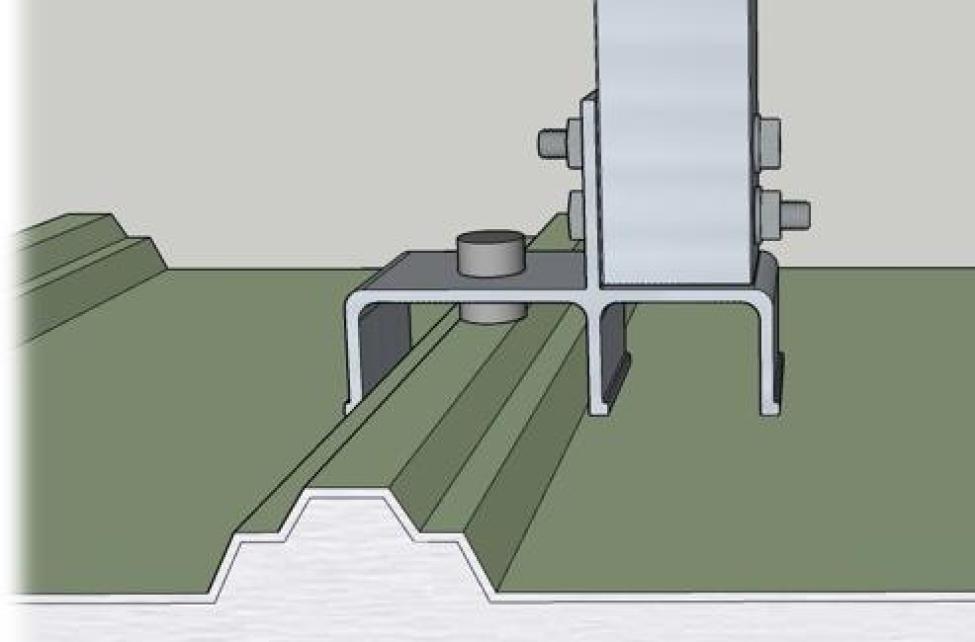

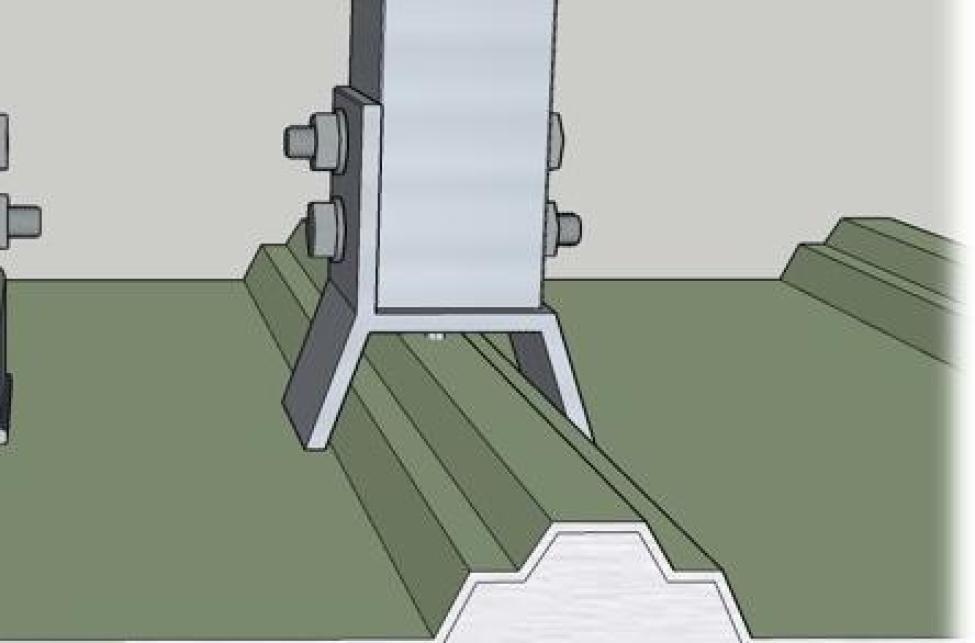

屋頂防漏組件_腳座與工法差異

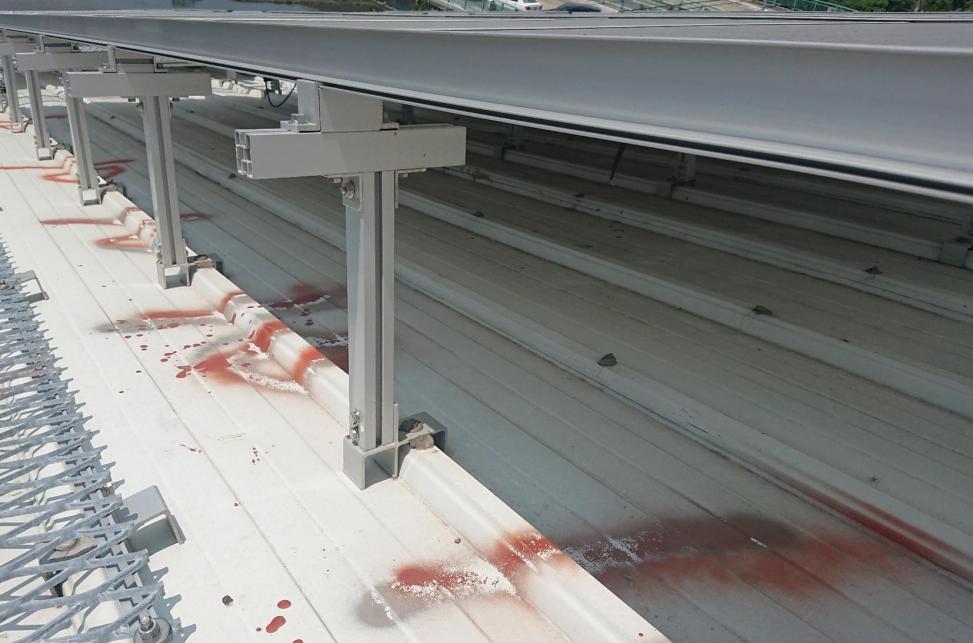

  • 富陽能案場用料工法實況✔

    矽利康施打完成後，因立柱固定於雙h腳座鎖附點的另一側，可由此觀察自鑽螺絲上的矽利康施打有無確實。

  • 坊間其他案場常見工法

    立柱鎖固後，已無法觀察自鑽螺絲上的矽利康施打情況。

屋頂防漏組件_ 矽利康施作

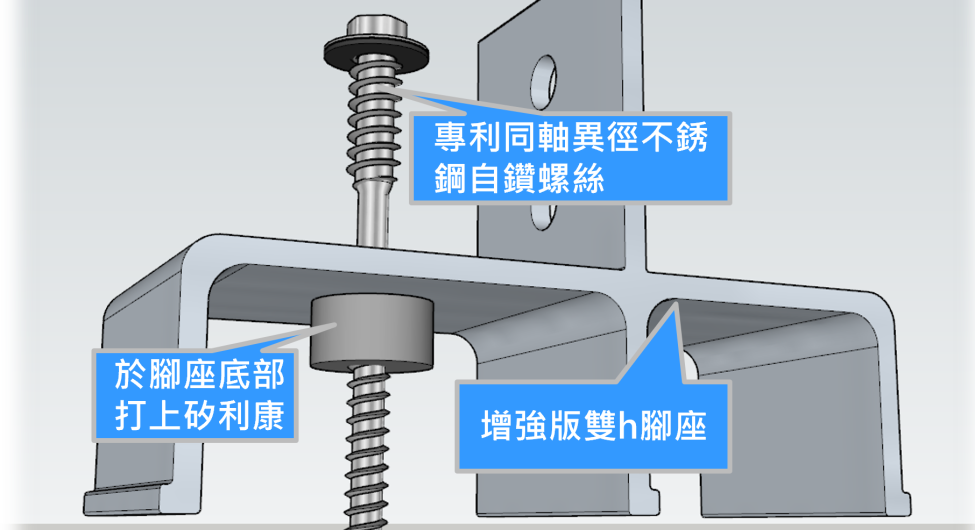

腳座施工時於腳座底部打上矽利康以專利自鑽螺絲打入浪板與下方C型鋼結合，再施打矽利康於螺絲頭上方防水、防銹；另外考慮到在電動工具打入自攻螺絲時，部分矽利康可能會因離心力甩出，最後在自攻螺絲上方(順水坡)再次施打矽利康，降低漏水的的可能性

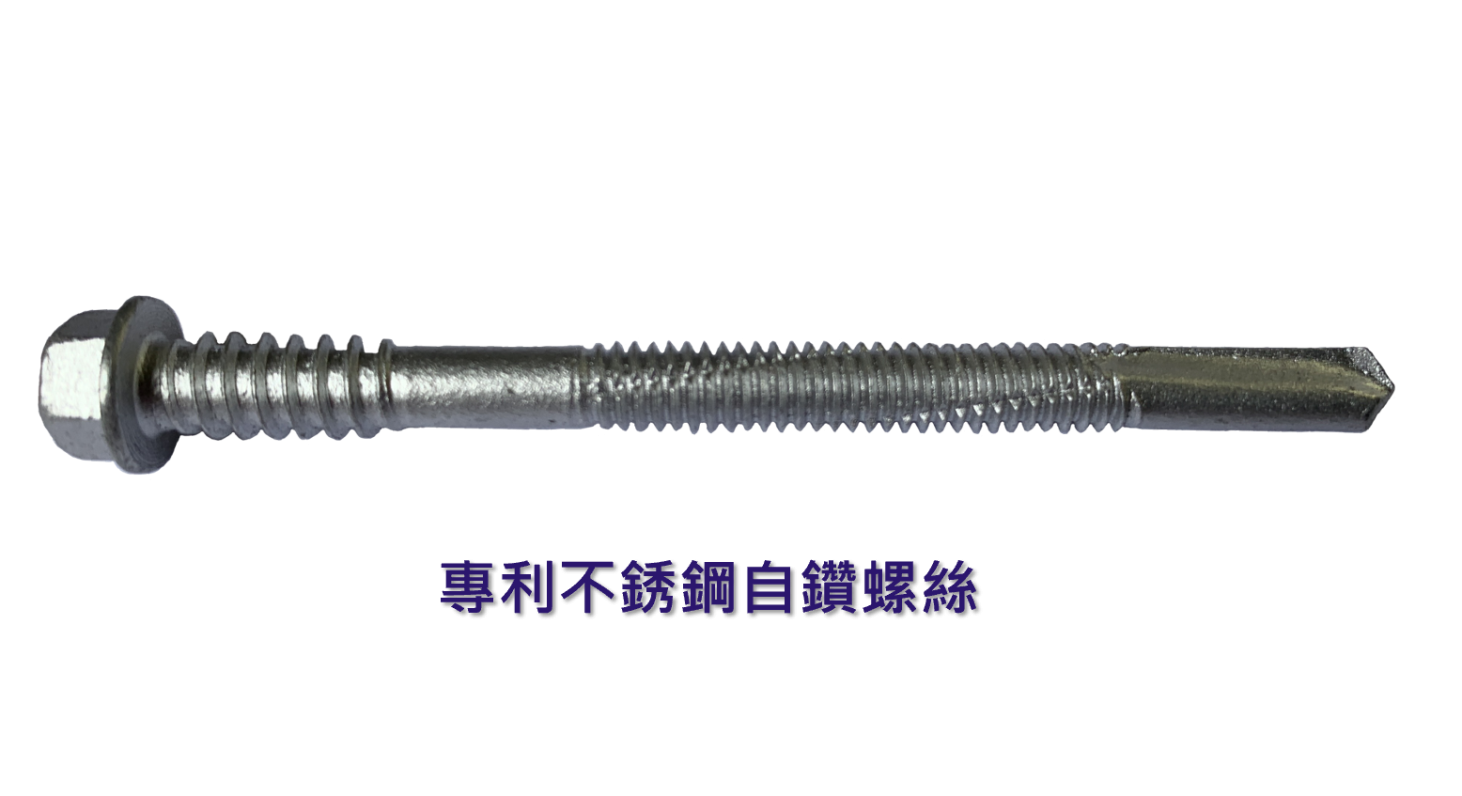

屋頂防漏組件_自鑽螺絲簡介

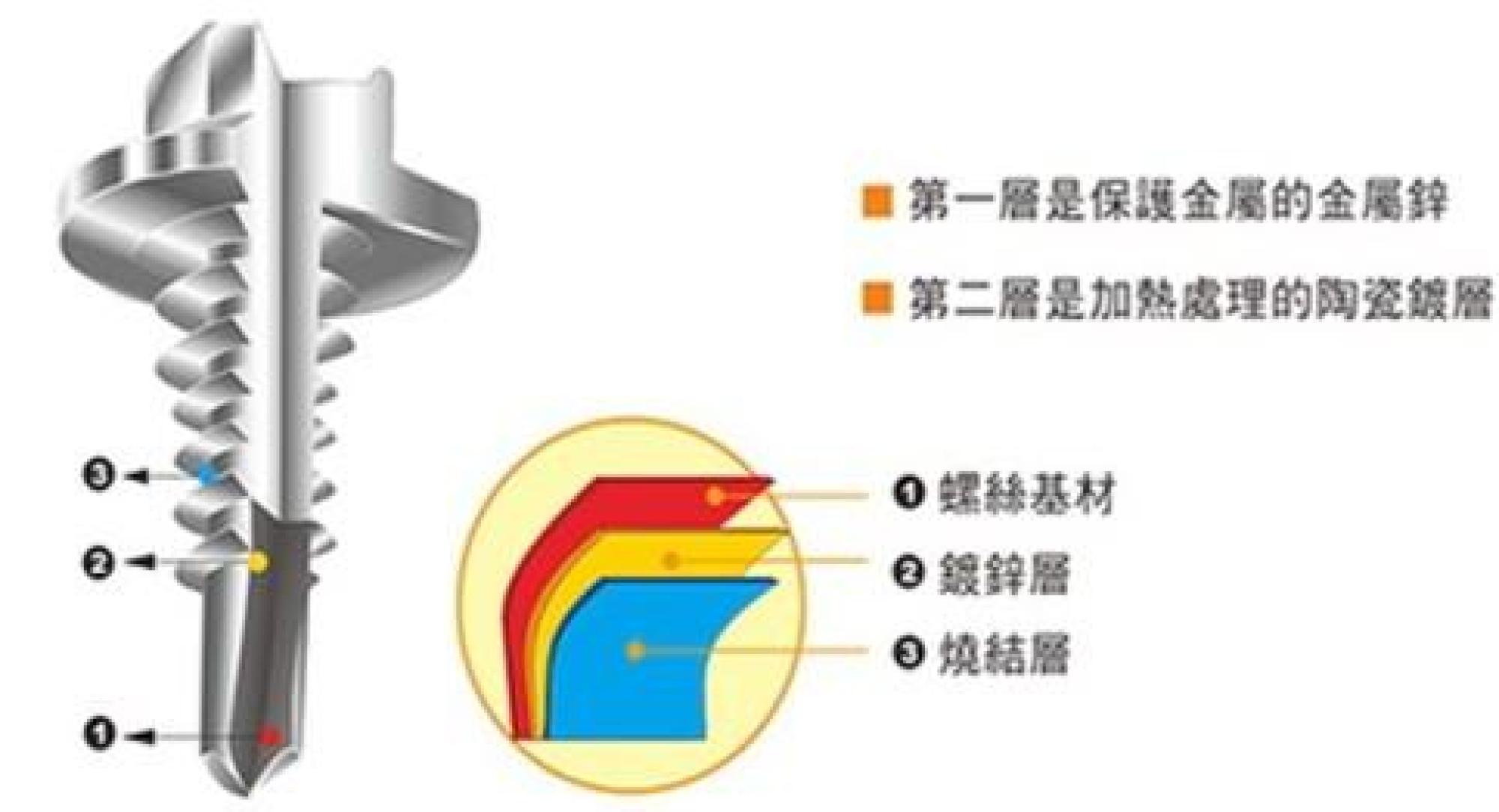

 複合螺絲的表面塗層適用於勒銹跑塗裝：（根據AS -3566Class 3以及AS 2331.3.1 -1000小時的標準）不銹鋼自攻自鑽螺釘表面勒銹跑塗層20µ（塗層符合耐鹽霧1000小時，抗酸雨15個循環，符合歐盟RoHS以IEC62321/2hd CDV環保標準測試，産品不含重金屬·鎘Cd、鉛Pb、汞Hg丶六價鉻Cr6+等有害物質）防護後與不同材質金屬做緊鎖固定下，共有以下三道措施來防制金屬腐蝕的發生 :

1.外部搭配不銹鋼黏鐵華司利用EPDM橡膠優異耐候的性能， 防止水分子由外滲透內部造成電解液介質作用·產生電子由陽極流向陰極形成電氣同路，造成陽極元素化學序列（較低電位）金屬受到腐蝕。

2.在不銹鋼螺釘與表層陶瓷膜之間給予2µ厚度的鍍鋅層，在貫穿攻入完成鎖固後，在內部的斷面金屬與螺釘接觸點，運用電化學原理讓Zn成為陽極持續釋放出電子給予陰極的Fe，完整的防護被鎖固的金屬免淤發生腐蝕。

3.運用在不銹鋼螺釘上，以燒結的方式利用化學反慮牢固的鍵合起來，在螺釘外部形成一道厚度20µ強韌的陶瓷防護膜。該製程不會因為加工溫度過高（燒結製程 最高溫為220攝氏度）而使不銹鋼螺釘產生敏化現象，造成機械強度下降或是破壞不銹鋼原材料金屬鈍化層，完全保有不銹鋼螺釘抗腐蝕的能力。

設備採購與效能_五金組件

富陽能工法專用各類專利固鎖組件

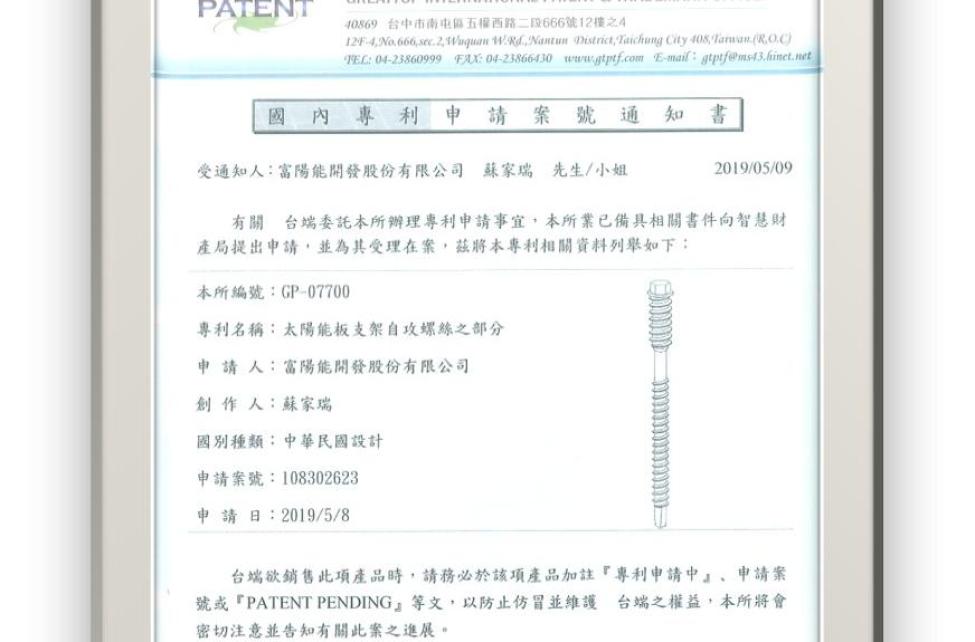

設備採購與效能_五金組件_ 專利四角螺絲

性能測試報告符合IFI-524規範

鎖附接合處螺絲採用耐落處理(Nylok)

避免因使用六角螺絲與擠型溝槽密合度不佳，鎖附時極容易磨損破壞擠型的表面處理(陽極層+ED層)，或因鎖附造成螺絲卡死於鋁擠溝槽內，磨損的地方便更容易形成電位腐蝕，及因在鹽灘地上的氧化腐蝕，進而破壞結構之強度。



設備採購與效能_五金組件_

螺絲/螺帽鎖附位置耐落處理



經設計計算後準確加工

設備採購與效能_五金組件_

304不銹鋼複合螺釘





 冷鍛、耐酸鹼、鍍鋅層防銹、配合各式墊圈防漏

設備採購與效能_五金組件_測試

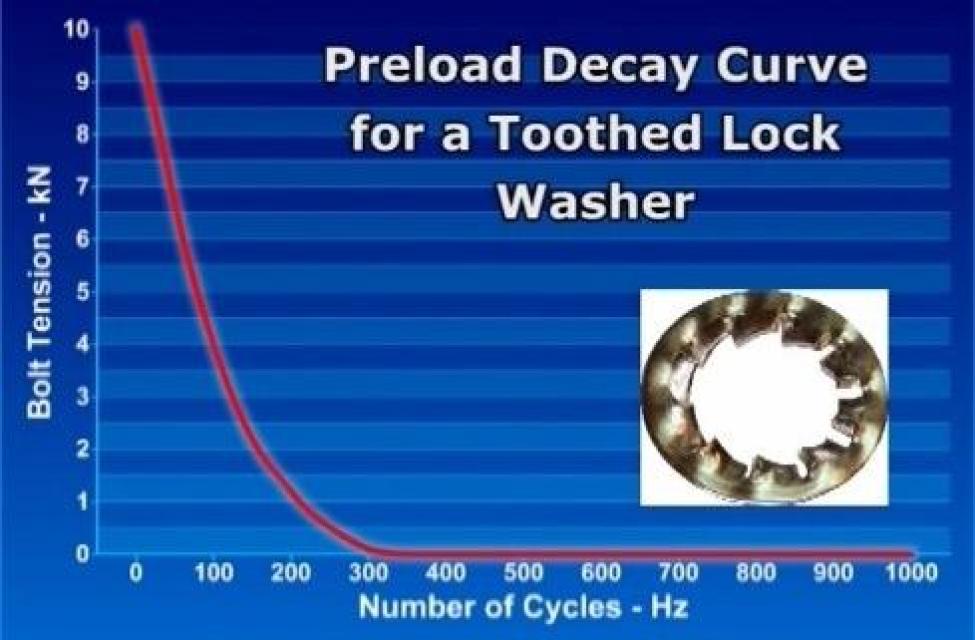

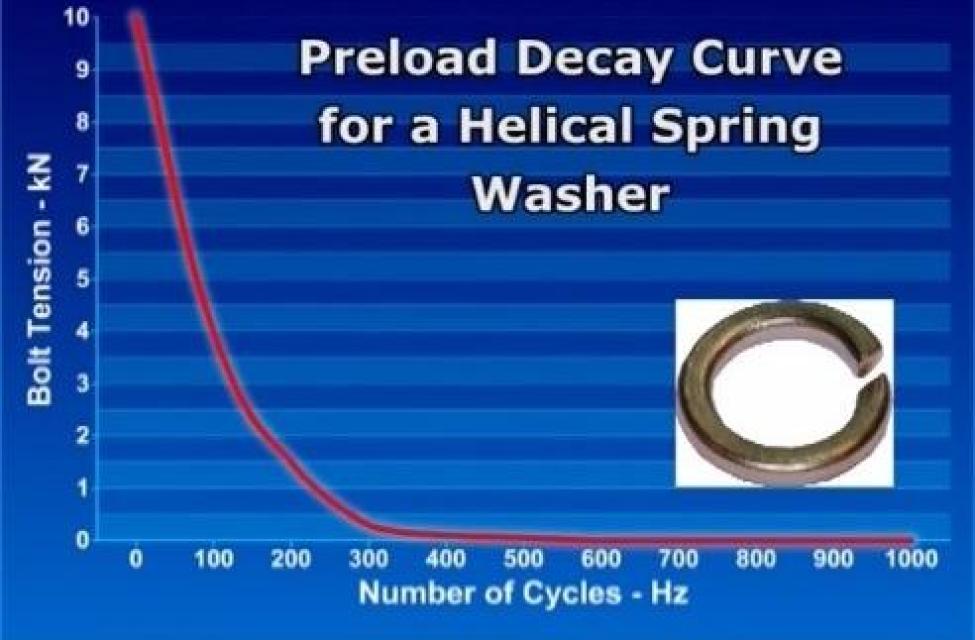

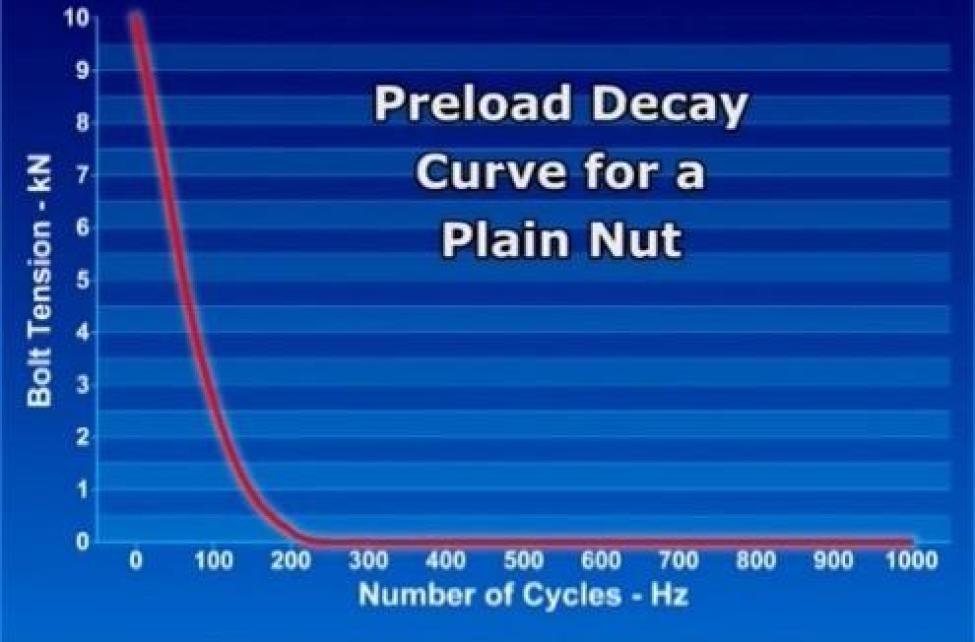

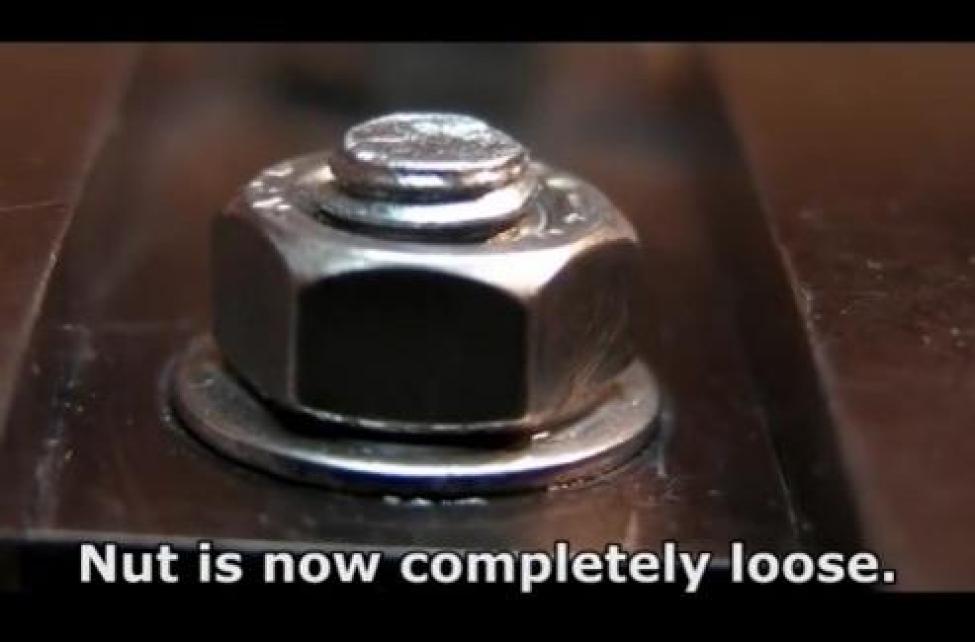

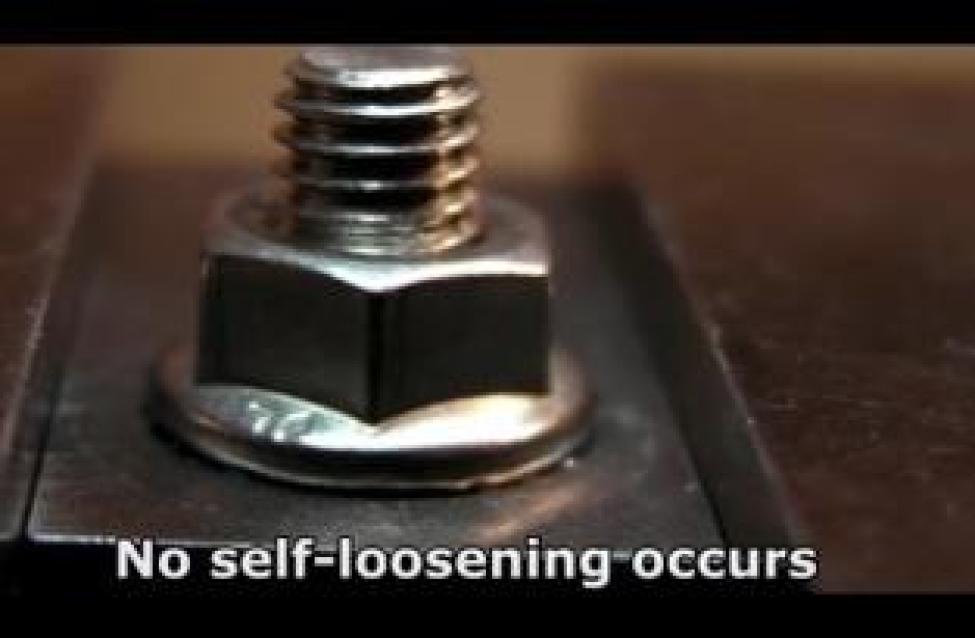

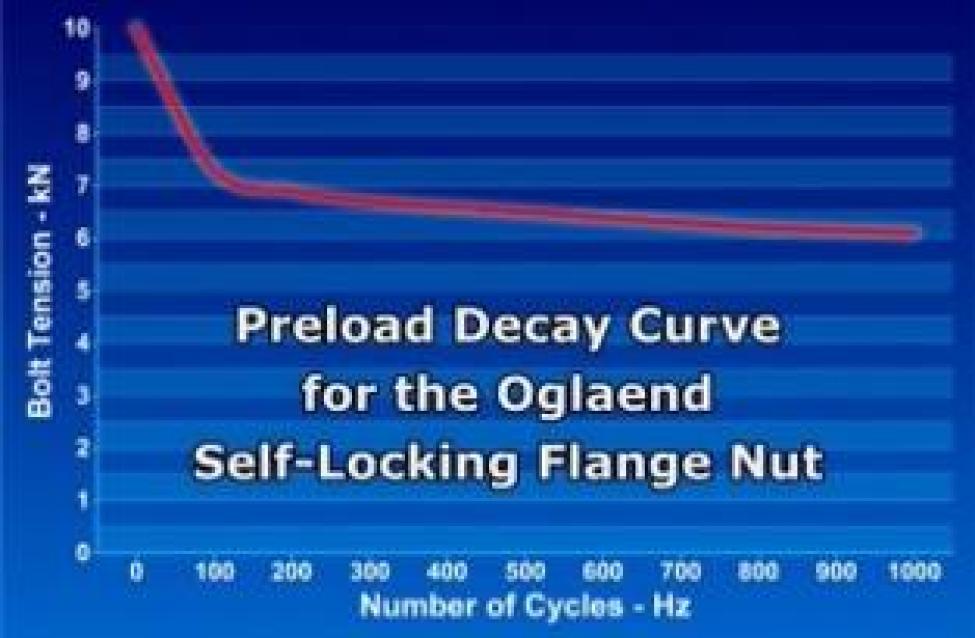

各類防鬆脫螺絲固鎖能力比較

設備採購與效能_ 五金組件_問題

單論螺絲鬆動原因分析

一般螺絲業界生產螺絲走下限值，螺帽走上限值，

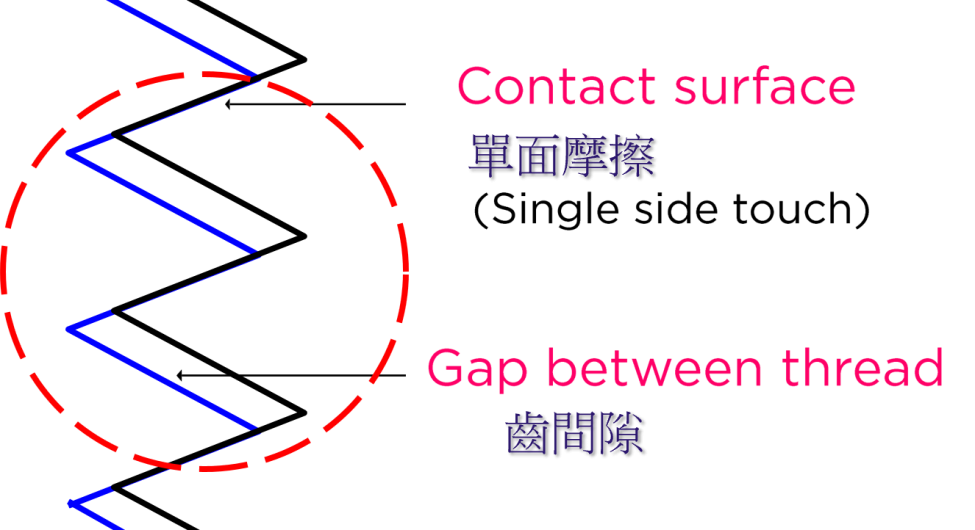

螺絲鎖緊後形成單面摩擦，螺絲與螺帽間產生齒間隙，

使得螺絲更不易維持螺牙夾緊力而產生鬆脫!

設備採購與效能_支架

表面透明烤漆10~15µ*



陽極處理10µ

模組軌道式組裝

*依據案場離海岸線距離調整ED層之µ厚



設備採購與效能_支架

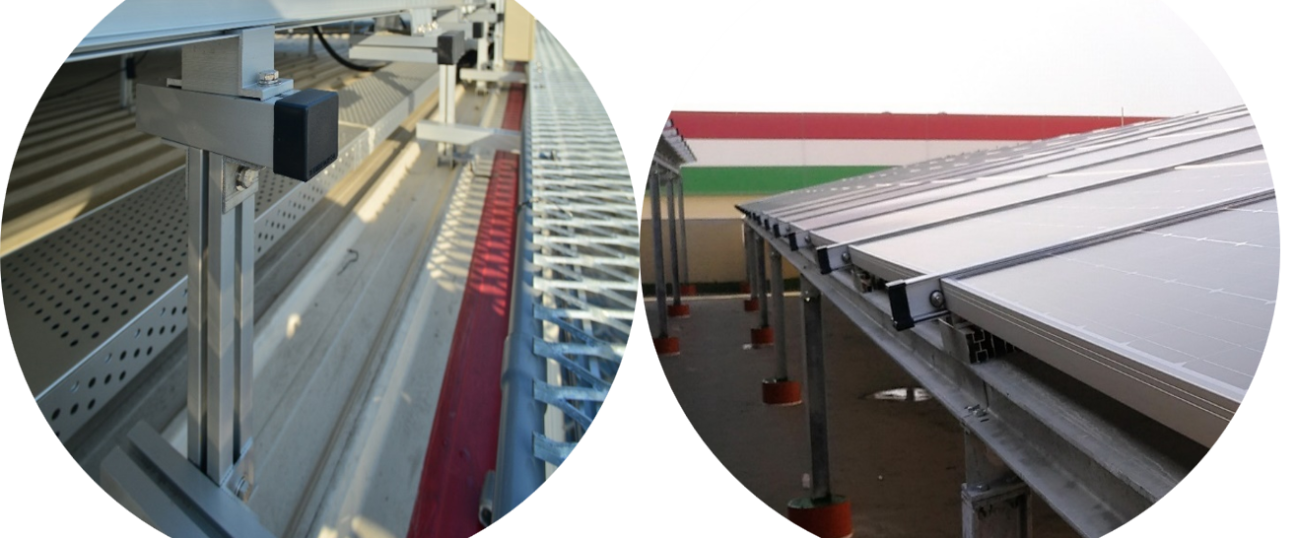

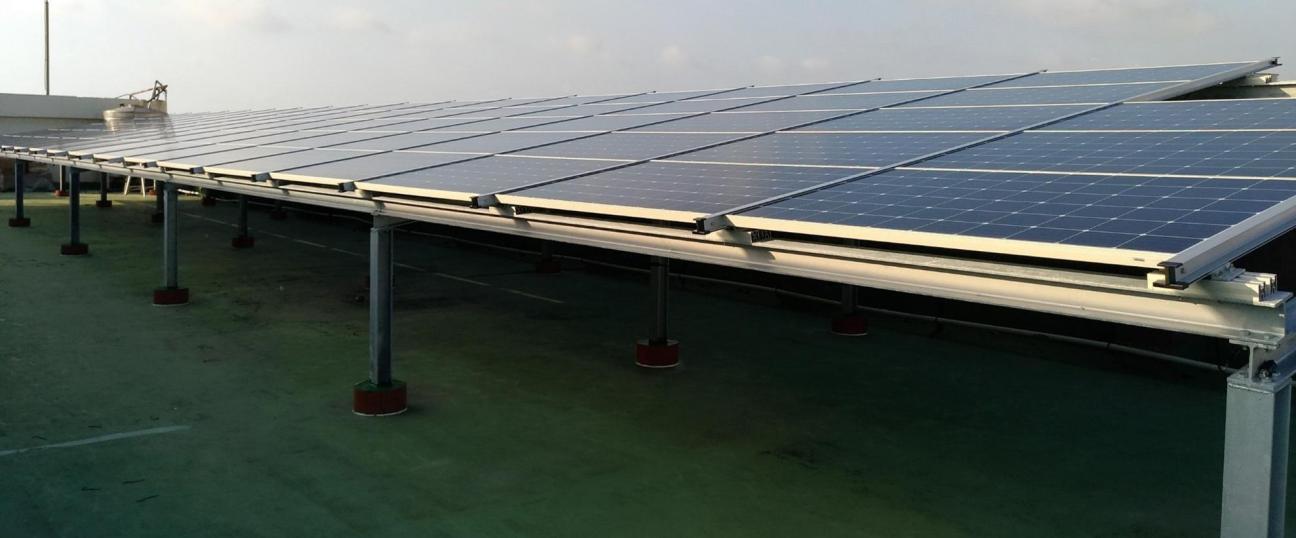

滑軌式工字鋁
抗UV材質封套設計

CASS測試報告

(銅鹽加速醋酸鹽霧500H)

設備採購與效能_支架_坊間工法

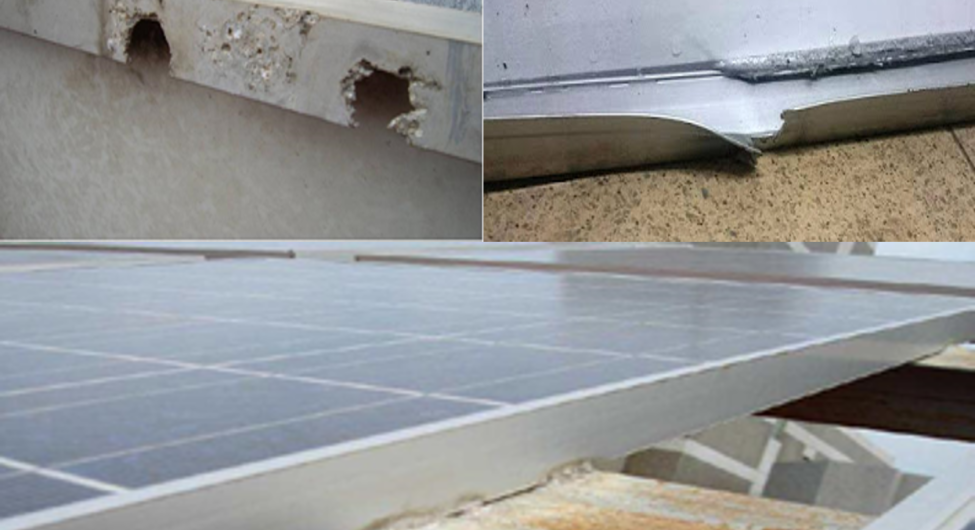

在一般鋼構的棚架式支架，模組邊框會直接與鋼材接觸，

因電位差的關係，產生了電(偶)位差腐蝕，

邊框會逐漸腐蝕，影響安全甚鉅。

故不建議模組直接與鋼結構物接觸。

(右圖為完工後三年的腐蝕情況)

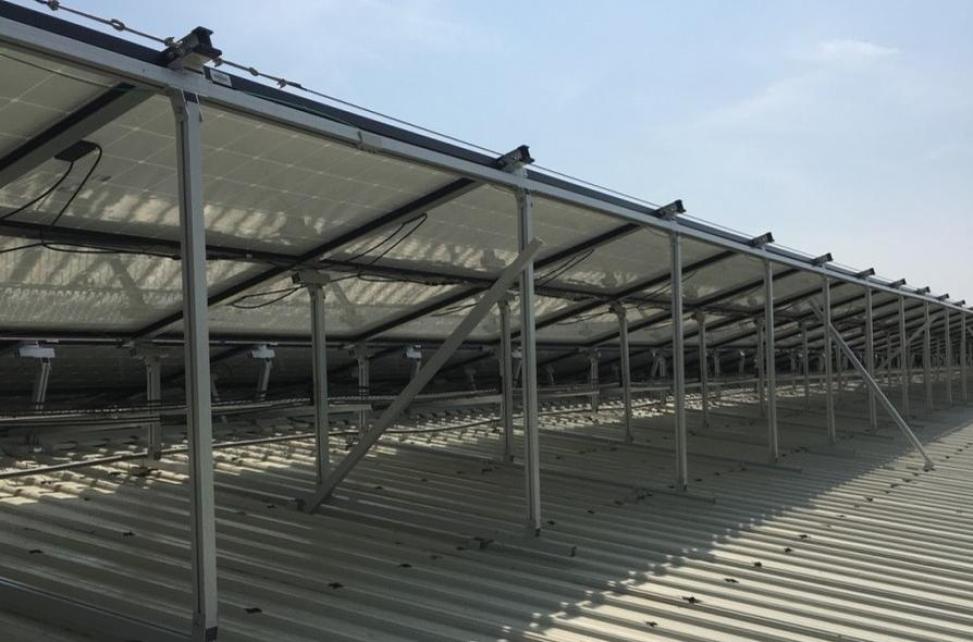

設備採購與效能_支架_富陽能工法

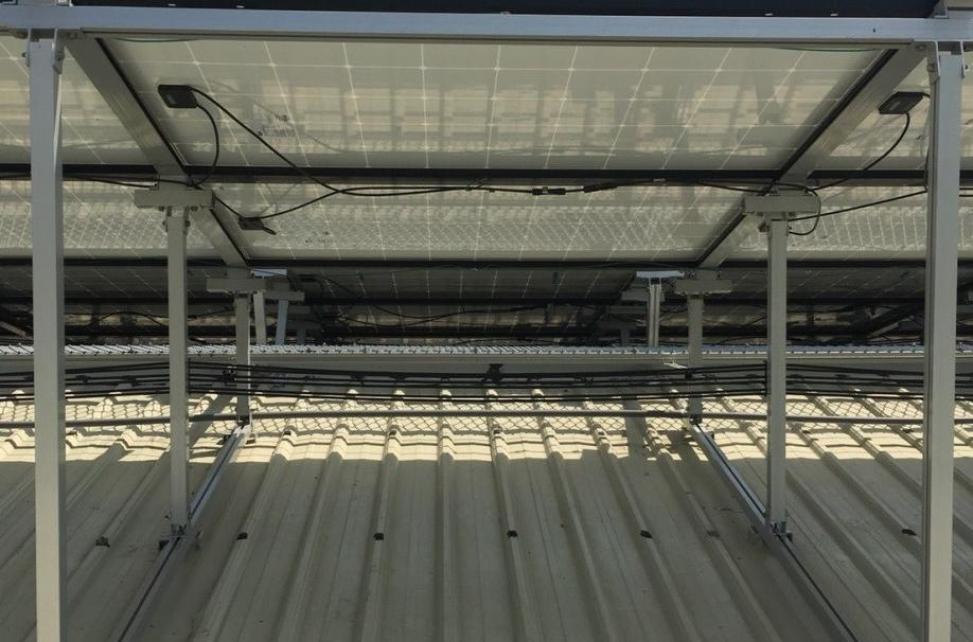

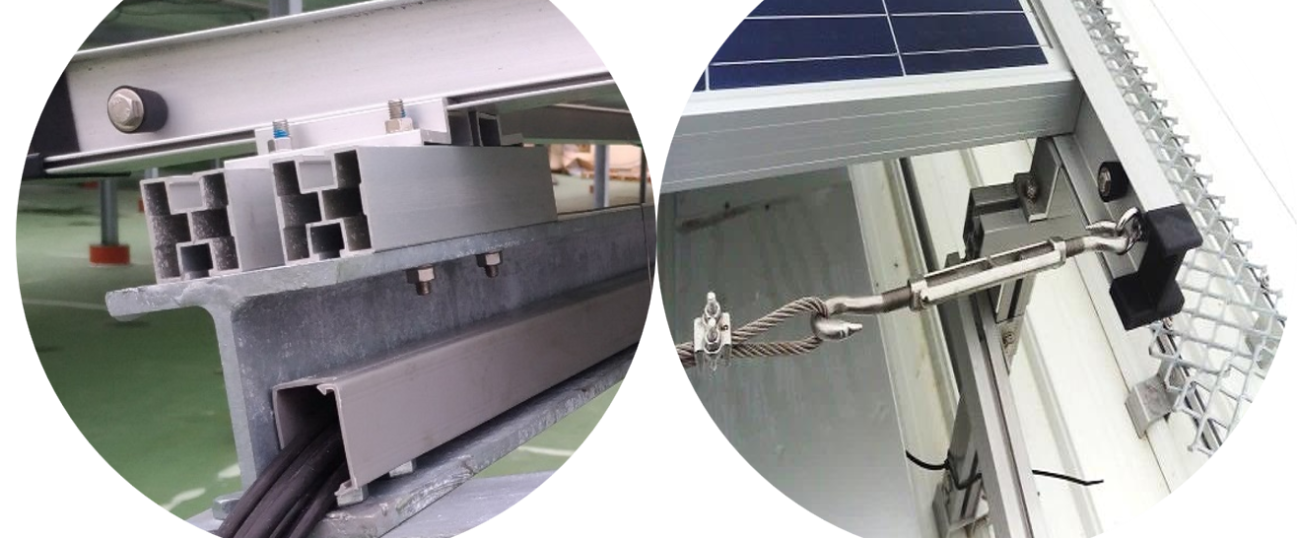

富陽能採用與邊框同為鋁合金材質之鋁擠型(可拆除更換)，

取代邊框先與鋼材接觸，又我司鋁擠型於出廠後皆以陽極處理厚度10μm，
再加上一層膜厚10μm or15 μm之壓克力透明烤漆，

進行表面防蝕丶絕緣處理(具有TAF認可之測試實驗室測試合格報告)，

層層保護避免模組鋁框腐蝕之情況發生。

模組邊框與隔離之鋁擠型皆有ED絕緣處理，

比較起鋼構(完全沒有)有絕對之絕緣優勢

設備採購與效能_支架_CASS測試報告

CASS測試報告(銅鹽加速醋酸鹽霧500H）
+



ASTM B368-09鹽霧試驗標準



ALL PASS ✔



設備採購與效能_纜線與線槽_太陽能電廠火災

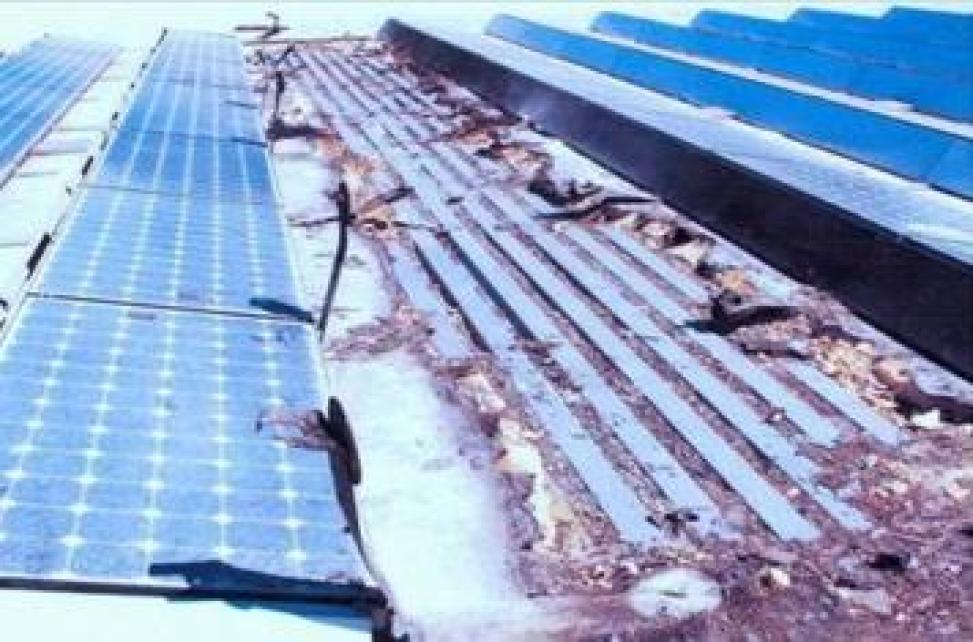

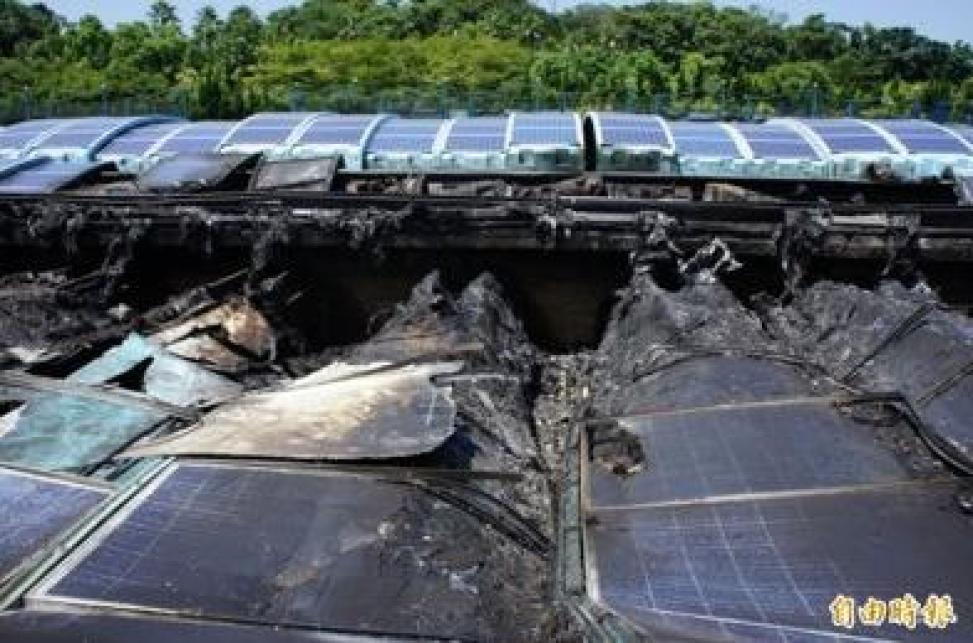

  •   傳統推拉式保險絲都設計置於DC箱內，一旦在纜線集中的線槽或DC箱內零件發生短路導致起火

  •  由於保險絲已無法阻絕(切斷電能來源)，會一併連保險絲一路往上端延燒，導致火勢一發不可收拾

設備採購與效能_纜線與線槽

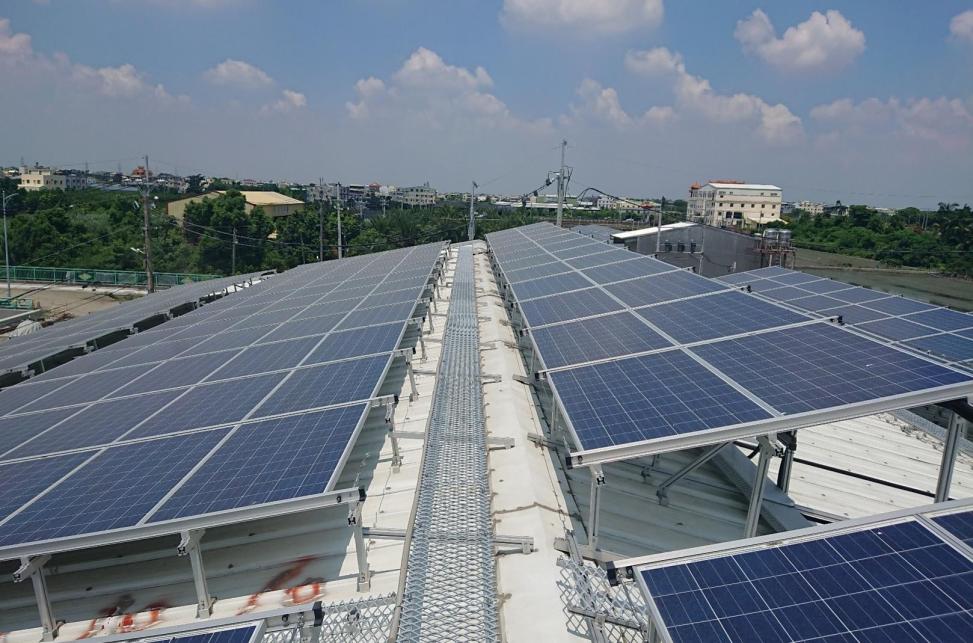

1.固線器增加纜線間距
2.提高耐流量、降低環境溫度
3.鋁合金多孔線槽，具有通風散熱效果
4.線槽下方排水設計
5.轉折處使用金屬固線器，加強固定纜線

設備採購與效能_纜線與線槽

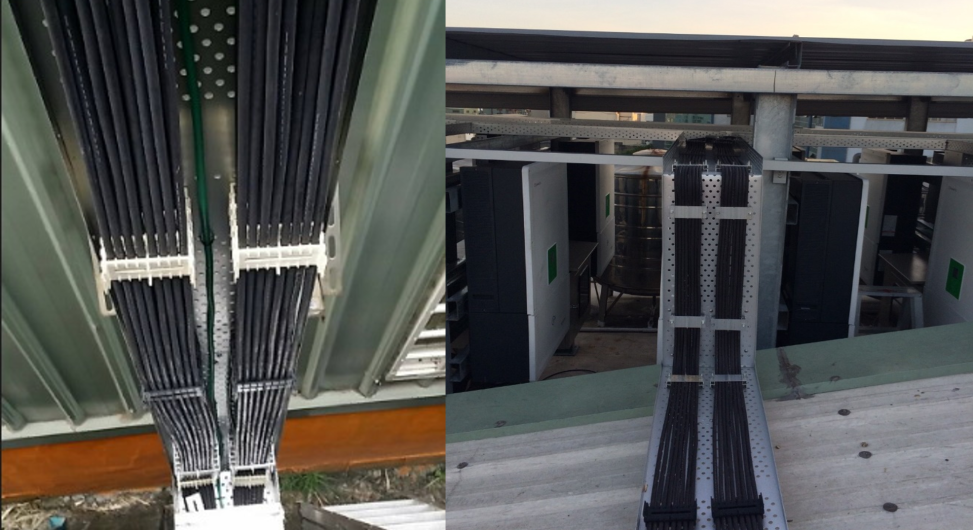

線槽採用鋁合金線槽設計，分底座及上蓋設計，採開多孔設計孔徑為8mm²，現行多為無孔密閉式，線槽內多條直流線匯集一起，當電流流通易發熱，尤其多條線時溫度更高，加上其密閉式熱氣無法散去，因此較容易產生高熱影響產電效能，同時高溫也會加速電線外層披覆老化，因而採上蓋多孔設計，增加其通風降低線槽內溫度，降低溫度對發電效率的影響。固線器之安裝，於鋁線槽內加裝塑膠固線器，利用固線器把電纜線做成區隔分離，增加線與線的間距，以提高耐流量，讓應有發電量能順利通過導體，而不因為纜線都糾纏在一起降低耐流量，因而降低發電量，並增加其通風以防止其溫度上升。

設備採購與效能_纜線與線槽

    在線槽轉角走線部分，於平面轉彎處兩邊各使用2組塑膠固線器將線材固定於轉彎處再以塑膠固線器固定，增加其轉角的角度，防止因角度過彎影響發電效率產生熱能。而由上往下的轉角部分，於平面及垂直在轉角兩旁各用兩組塑膠固線器固定，以加強對線材的固定，防止其下拉的力量致使線材因摩擦破皮，或因重量致使線材折成死角產生高溫老化，導致短路起火燃燒危及發電系統安全。PV Cable每單條電線都有標準的耐流量，但電線會因環境溫度、導體溫度、線數共管或共槽，而造成電線本身之耐流量降低；線材使用方式應計算共管(槽)效應後之耐流量計算，配線方式DC端之配線應採正負極分離方式，以避免線材纏繞產生高溫加速線材外被老化隱裂後產生電弧造成起火之危險。
線槽撐高使其稍離建物，增加散熱效果，防止熱能傳導，以減輕線材溫度的提升，降低發電效益的損耗。

設備採購與效能_纜線與線槽

耐流量計算方式

   I   =         ln          *          f1        *      f2      *        f3

耐流=導體基礎耐流*環境溫度係數*導體係數*共管槽係數

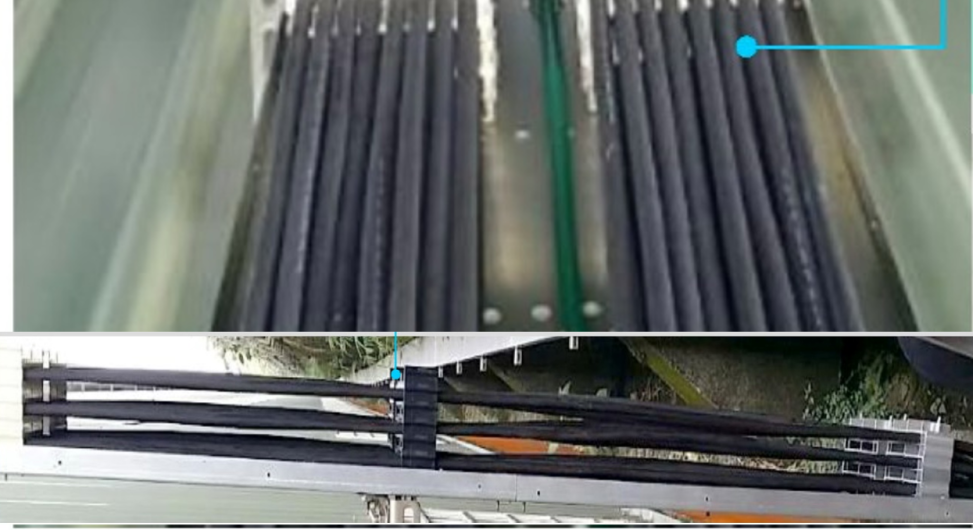

線槽內可放8條PV Cable

利用固線器來將線槽內的PV Cable隔開

設備採購與效能_連接器_

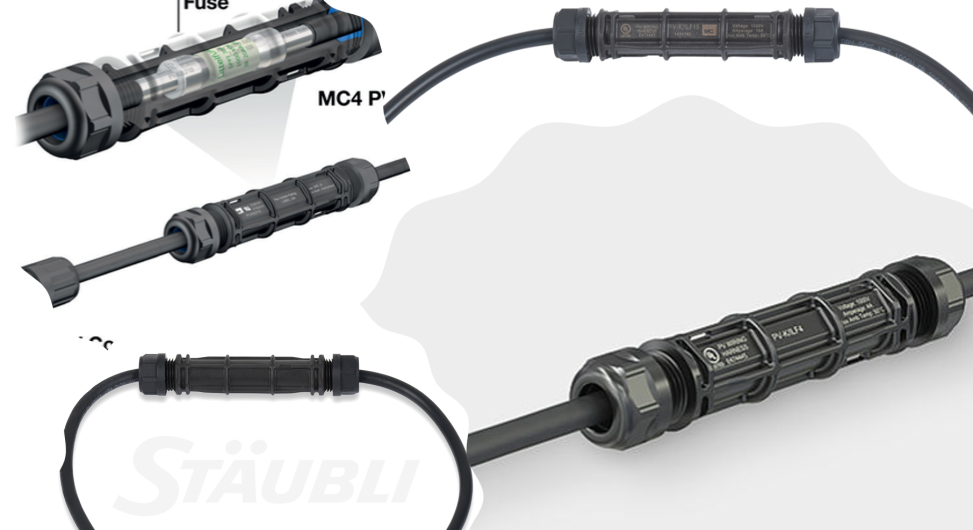

史陶比爾 IN-LINE-FUSE

取代傳統推拉式FUSE

減少巡檢時FUSE的開閉損耗

設置IN-LINE-FUSE

優點:

一、IN-LINE-FUSE防護等級IP68，優於傳統推拉式FUSE，推拉式FUSE置於空氣中容易氧化，久而久之產生阻抗、老化。

二、IN-LINE-FUSE設置於模組出線端，若下端電纜或箱體短路，IN-LINE-FUSE會立即斷路，不會再有電力往下端傳輸，阻絕電纜燒往太陽能模組(屋頂)的可能。

設備採購與效能_機體與箱體

正、負極分開

設備採購與效能_逆變器_

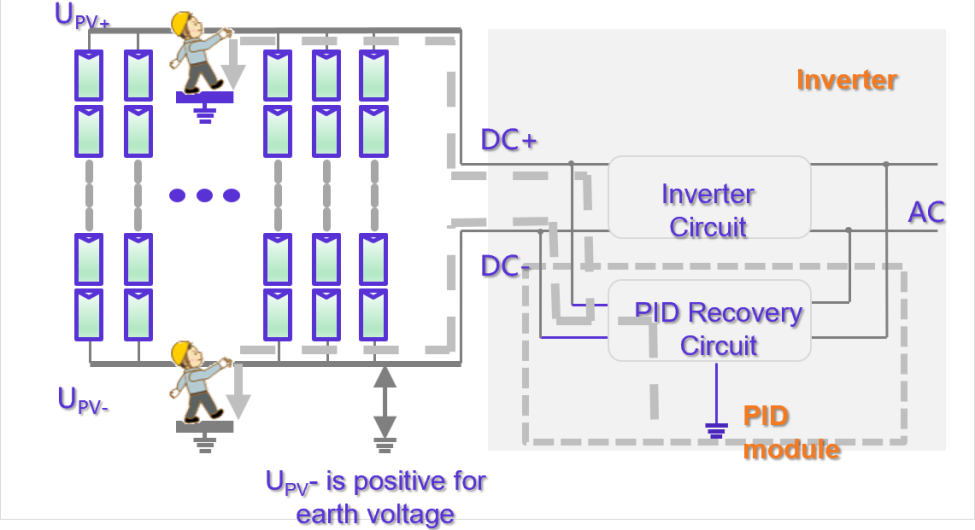

集成PID恢復功能

修復:

集成PID修復功能模塊，夜間通過PV-對地電壓高於0V



安全:

當檢測到洩漏電流大於設定值時，關閉PID電源

設備採購與效能_接地與避雷

模組接地若是以銅線+銅鍍鍚端子，一樣會有電(偶)位差腐蝕的情況發生，

若要避免電(偶)位差腐蝕，我司接地線、端子、及緊固件

皆應使用同種金屬材質來避免電(偶)位差腐蝕

導致日後接地失效，發生意外。



良好之太陽能模組系統之接地，可減緩PID(電位誘導衰退)之產生。

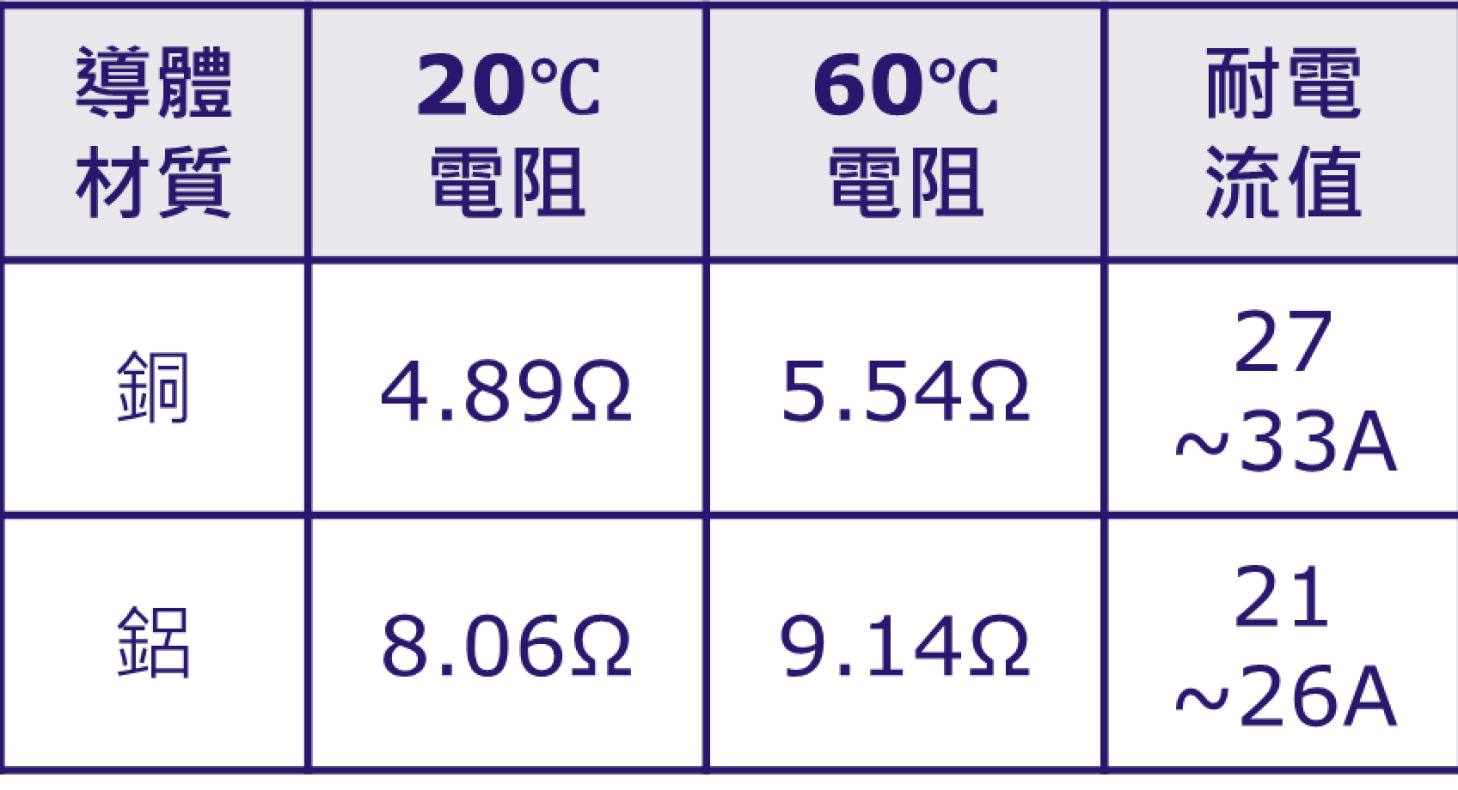

3.5平方銅與鋁導線電阻值與耐電流對照表

因現行使用模組短路電流(Isc)目前未超過20A，故可使用鋁製接地組件。

工程&工法介紹

RC屋頂及棚架式_

工字鋁工法

鋼構支架以C型鋼固鎖模組時會產生電(偶)位差腐蝕

鋼構是在C型鋼上沖孔，

利用模組下方鎖點來固鎖模組，

如有更換模組需求時，

因新、舊模組鎖點不同，

所以C型鋼上原有孔位也不相符，

需另以人工鑽孔，

不僅破壞保護層(鍍鋅層)且曠日費時。

運行後續維護

運行後續維護_檢測維護

高阻計檢測

檢測變流器AC端之電壓電流、DC 端MPPT之電壓

累計發電量時數及發電量

確認接點溫度



運行後續維護_

清潔清洗

我司自主研發及國外引進之太陽能清洗設備，
專注於模組清潔作業。
