富陽能專利
防災型桁架式太陽能支架結構
零部件簡介與販售


以面積3000m²屋頂型標準鋪設500kW案場為例，

整體支架結構報價約落於NT元/kW

鋁擠型腳座

此為太陽能支架結構最重要的部件之一，
置於屋頂烤漆板或鎂鋁鋅板上方，
負責支撐整體結構與分散承重於屋頂鋼構上，
具有不同衍生型式，
以符合各式烤漆板或鎂鋁鋅板規格，
現有對應標準三溝型與五溝型﹔
富陽能專利防災型桁架式太陽能支架結構，

根據定位點不同，亦設計有單釘與雙釘固定型腳座，

加倍提升每單位腳座抗拉拔力，
為案場提供抗強風與耐震的結構強度。

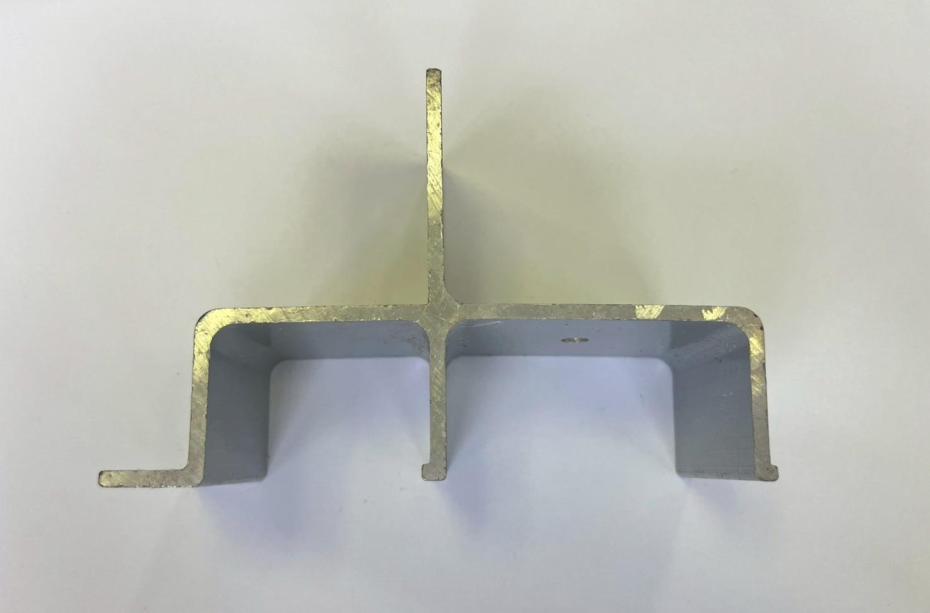

  • 單釘型腳座(大)

    此為標準三溝型烤漆板專用腳座，
    與屋頂烤漆浪板接觸點皆倒有圓角，
    避免烤漆浪板刮傷鏽蝕，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

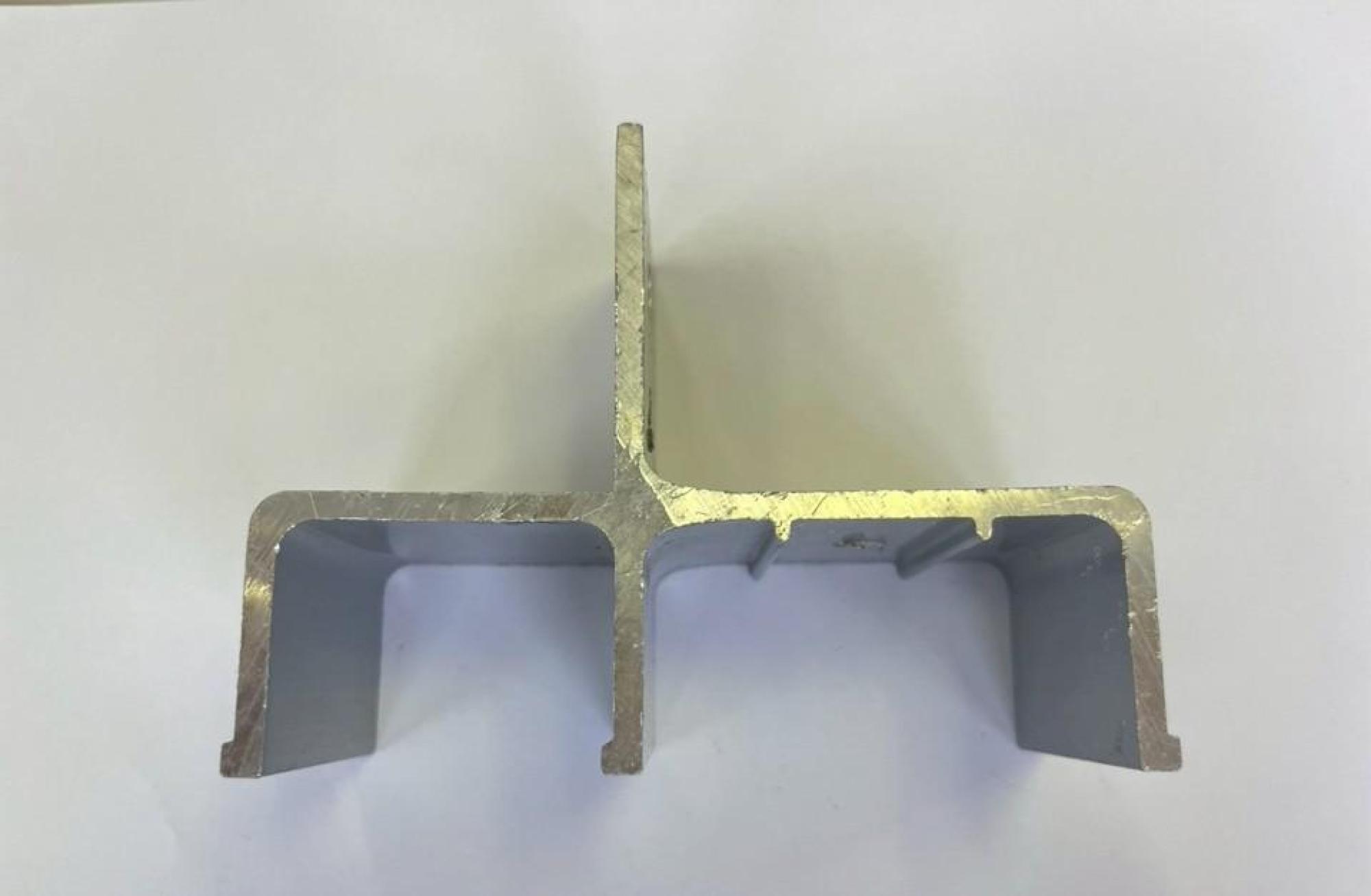

  • 單釘型腳座(小)

    此為標準五溝型烤漆板專用腳座，
    與屋頂烤漆浪板接觸點皆倒有圓角，
    避免烤漆浪板刮傷鏽蝕，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

  • 雙釘型腳座(大)

    此為標準三溝型烤漆板專用腳座，
    且為雙釘加強型，
    與屋頂烤漆浪板接觸點皆倒有圓角，
    避免烤漆浪板刮傷鏽蝕，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

  • 雙釘型腳座(小)

    此為標準五溝型烤漆板專用腳座，
    且為雙釘加強型，
    與屋頂烤漆浪板接觸點皆倒有圓角，
    避免烤漆浪板刮傷鏽蝕，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

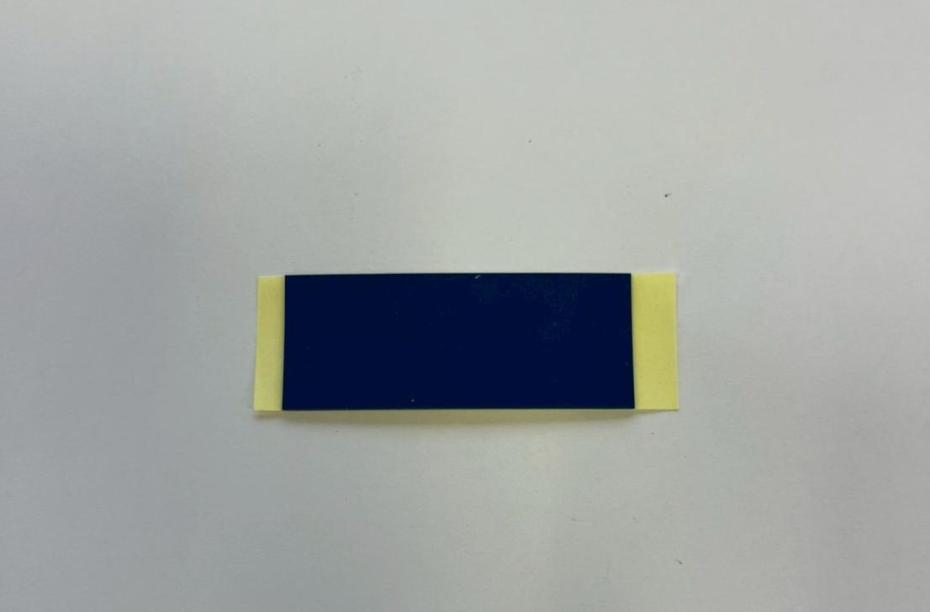

  • 雙釘型專用高性能雙面膠

    用於雙釘型腳座與烤漆浪板平面加強接合固定，
    防止縫隙產生、防止水氣進入，
    標準規格為50x20mm

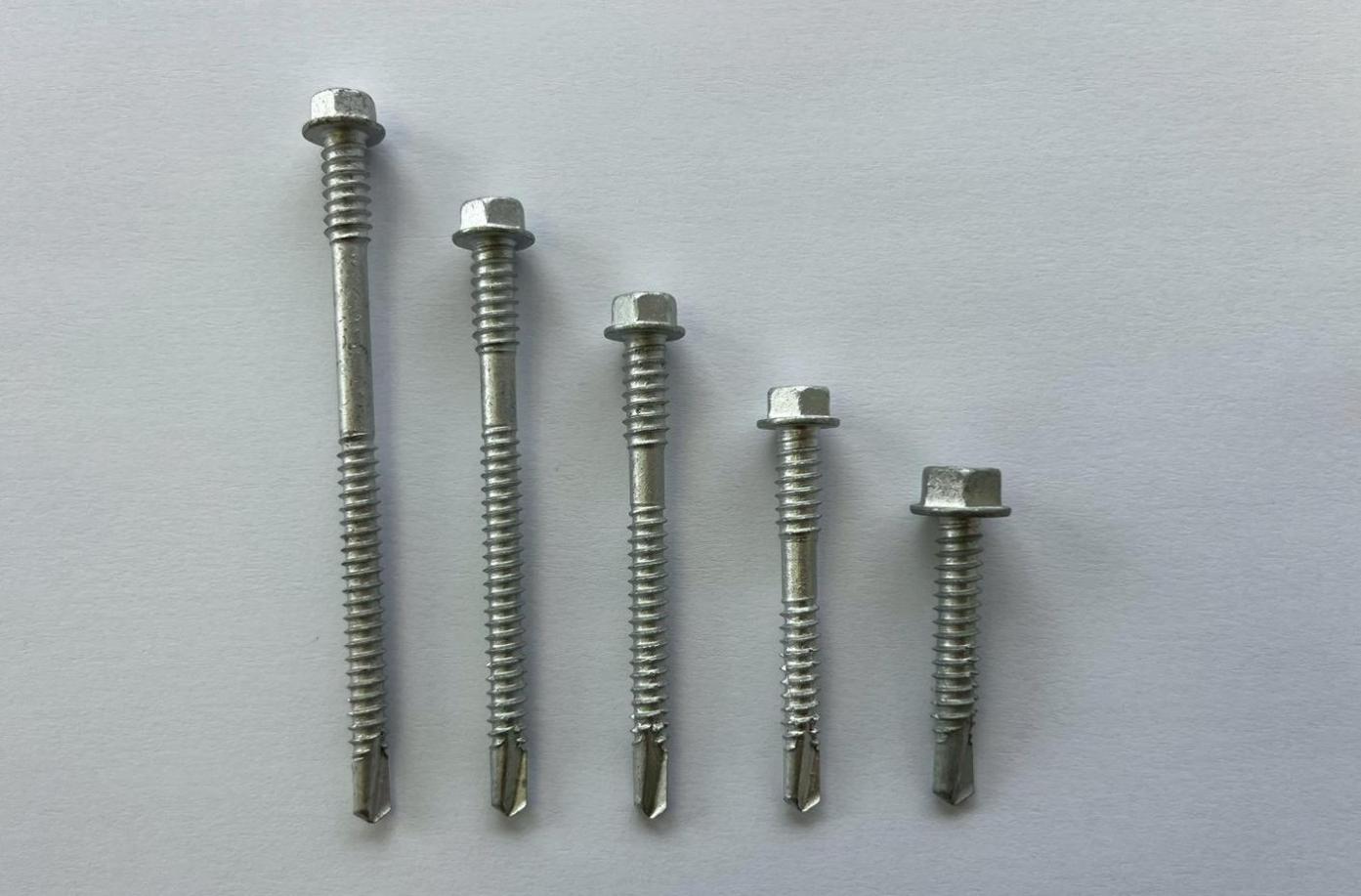

  • 不鏽鋼六角

    華司頭複合自攻牙螺絲

    為複合式不鏽鋼材質，
    表面具有2㎛鍍鋅層(防鏽)與20㎛陶瓷鍍膜(耐磨)，
    通過耐鹽霧1000小時、抗酸雨15個循環

    具有上螺紋∅6.3mm、下螺紋∅5.5mm異徑設計，
    分別對應咬合鋁合金腳座與結構鋼構，
    利用上下同時固定腳座與鋼構的相對位置，
    避免因複合式浪板中的發泡層下陷引發漏水風險，
    現有3.5、3.0、2.5、2.0、1.5 in長度，
    如需要其他尺寸可討論客製化規格

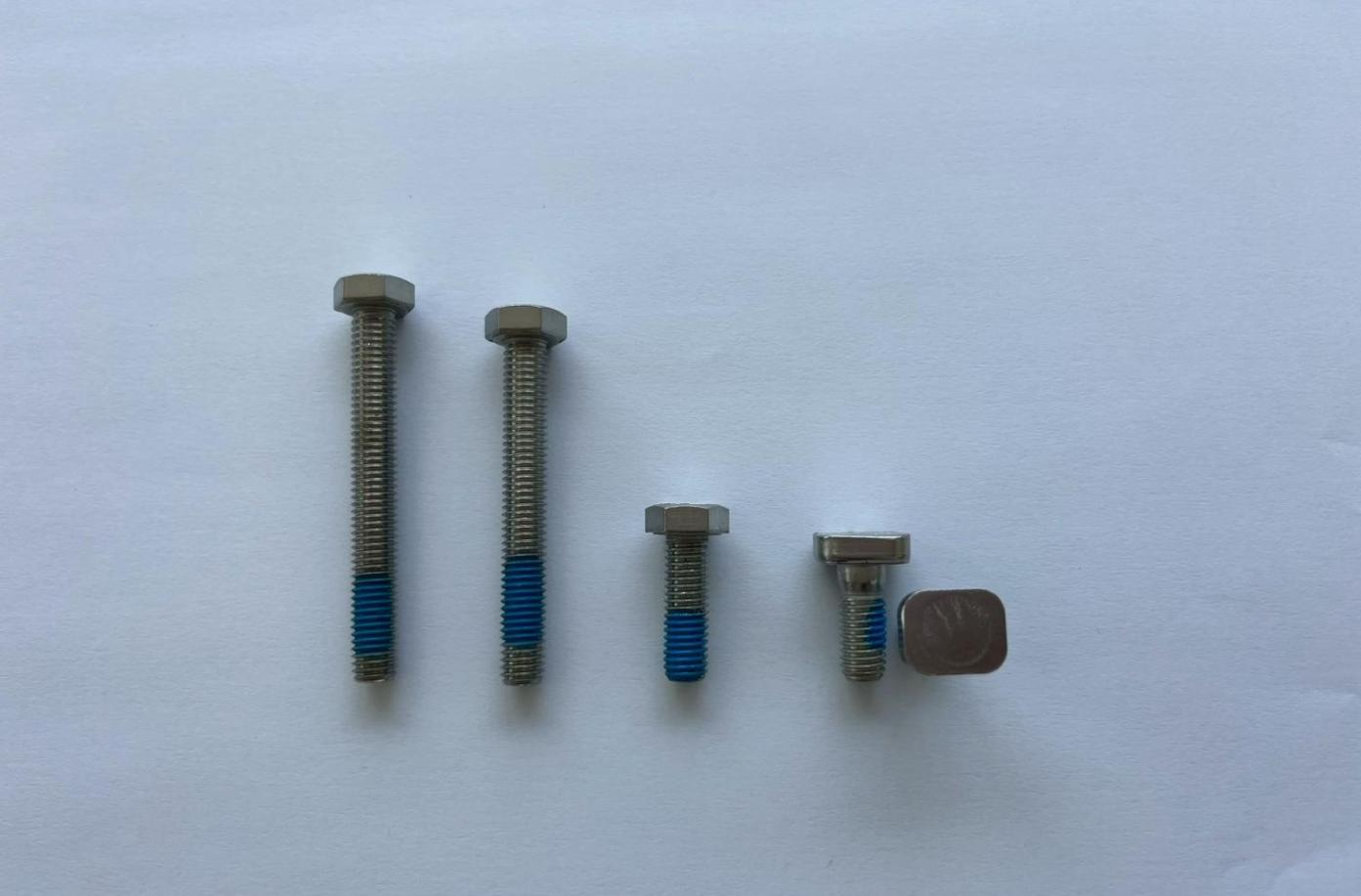

  • 不鏽鋼六角、四角方形

    全牙耐落螺絲

    以車用規範標準IFI-524設定耐落Nylok塗層，
    現有65、60、25mm長度M8六角螺絲
    &20mm長度M8四角方型螺絲

    四角螺絲專為富陽能鋁擠型溝槽內鎖設計而開發，
    傳統六角螺絲容易破壞鋁擠型表面(陽極層+ED層)，
    或因鎖附造成螺絲卡死於鋁擠型溝槽內，
    使得溝槽內破壞磨損的地方更容易形成電位腐蝕，
    及因在鹽灘地上的氧化腐蝕，進而破壞結構之強度，
    如需要其他尺寸可討論客製化規格

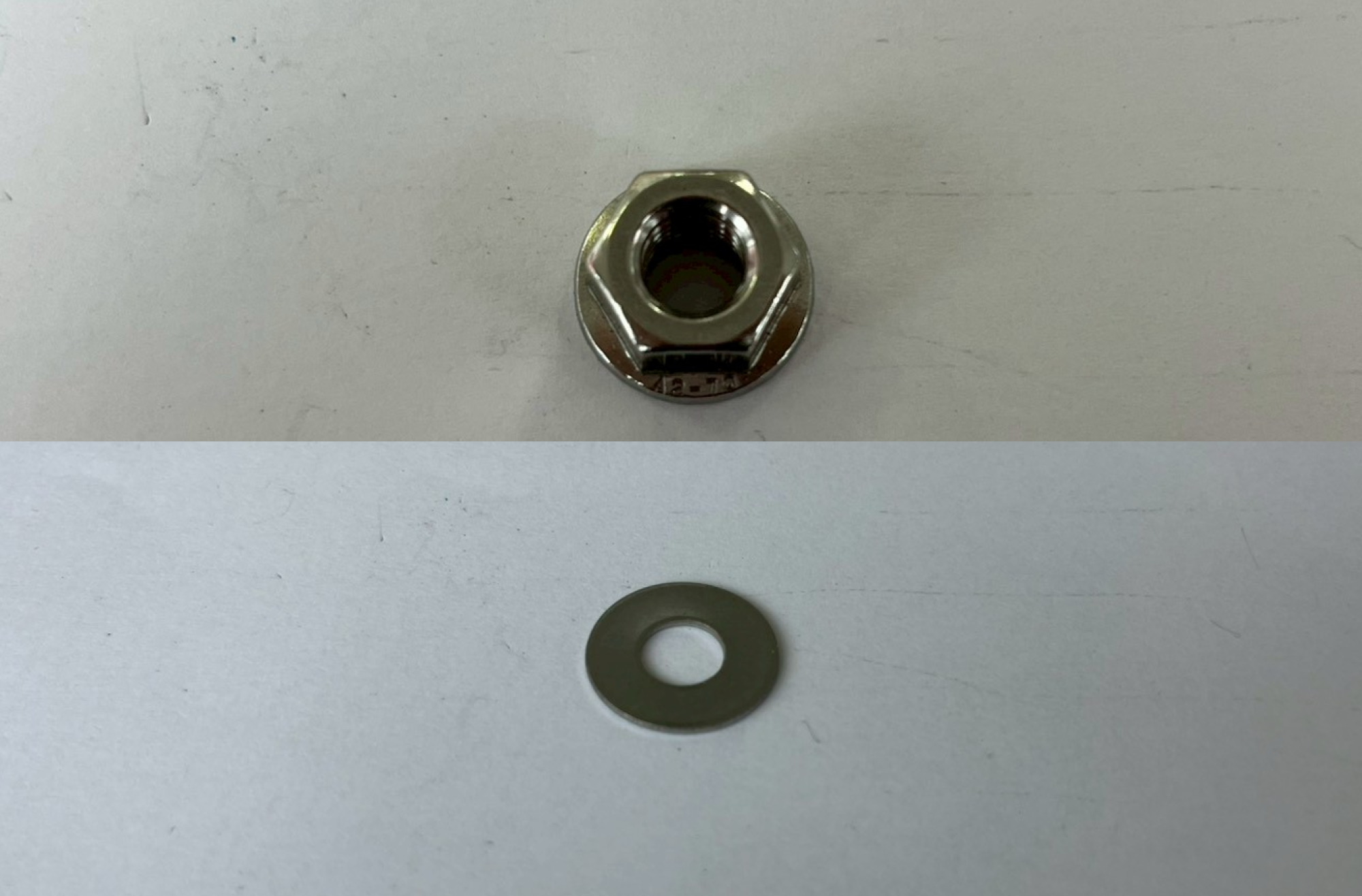

  • 不鏽鋼六角

    法蘭螺帽與平面華司墊片

    現有65、60、25mm長度M8螺帽與M8華司，
    如需要其他尺寸可討論客製化規格

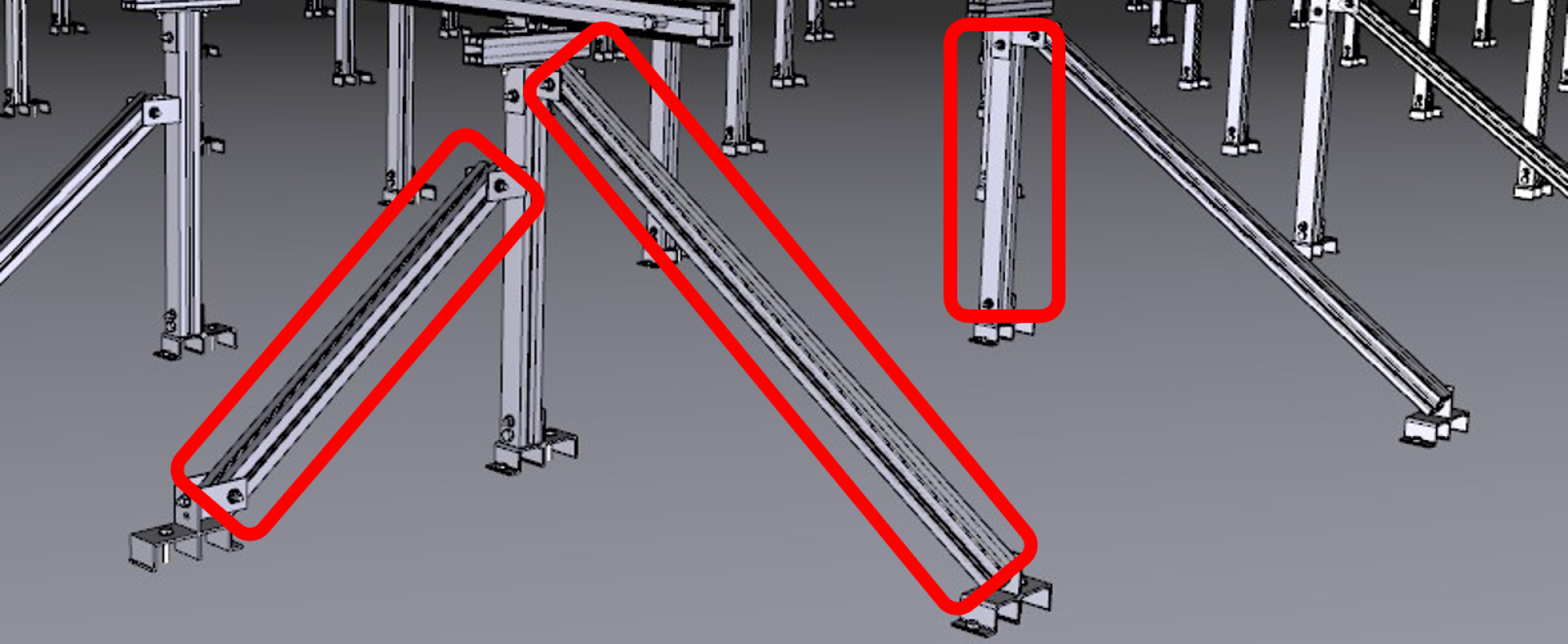

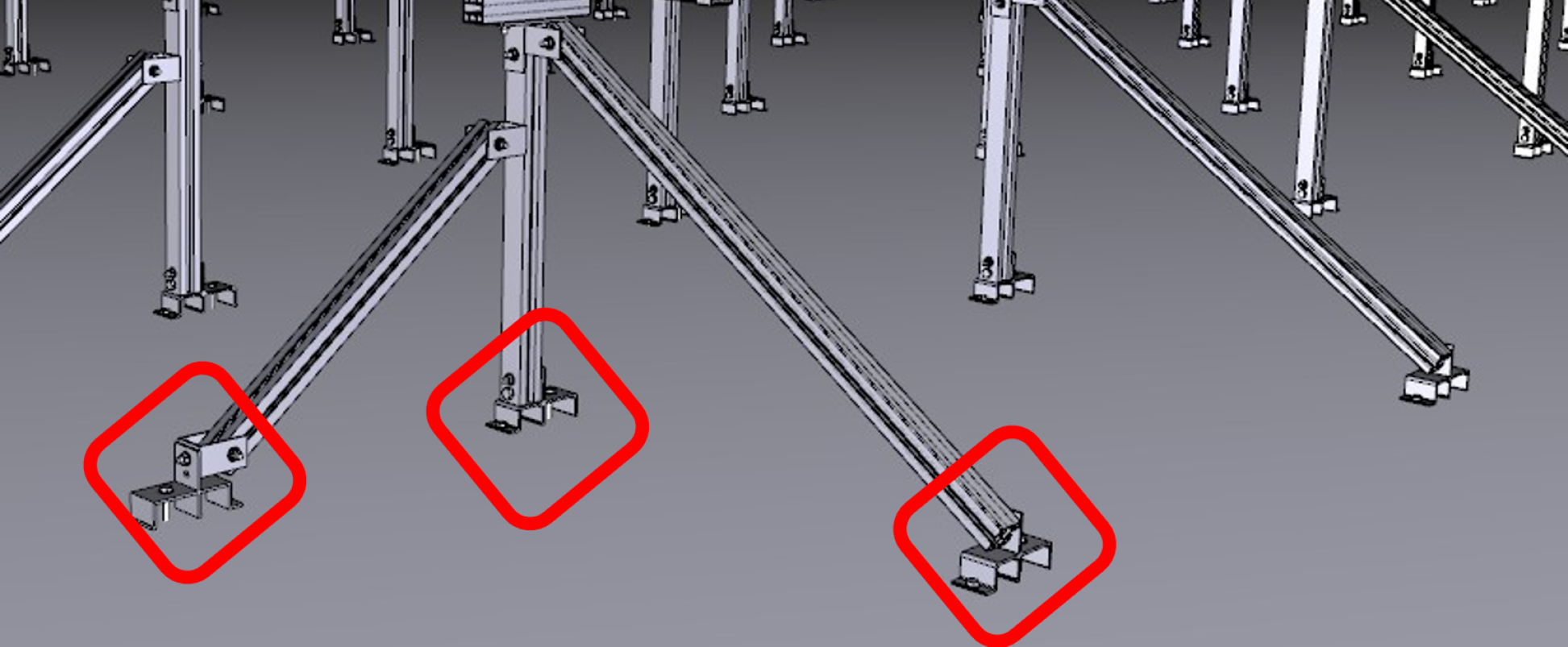

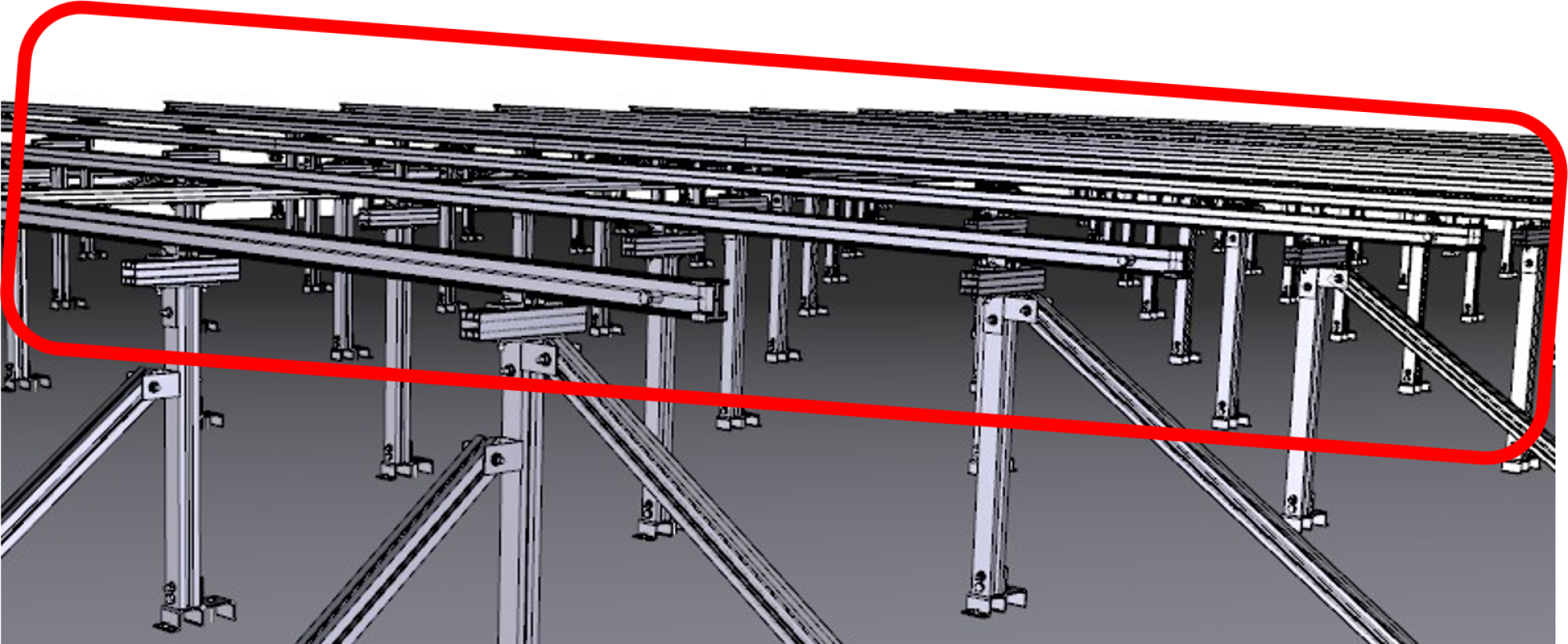

鋁擠型腳架

此為太陽能支架結構最重要的部件之一，

連接下方腳座與上方橫樑之支撐件，

負責將模組重量分散傳遞至屋頂鋼構上，

並依結構設計位置不同，可以直立與斜撐使用，

直立使用用以作為主要承重腳架，

斜撐使用則用以應付各角度的強風與地震方向抵抗，

較一般坊間工法僅有直立型腳架堅固，
於設計時即超前應對常見災害風險，
為案場提供抗強風與耐震的結構強度。

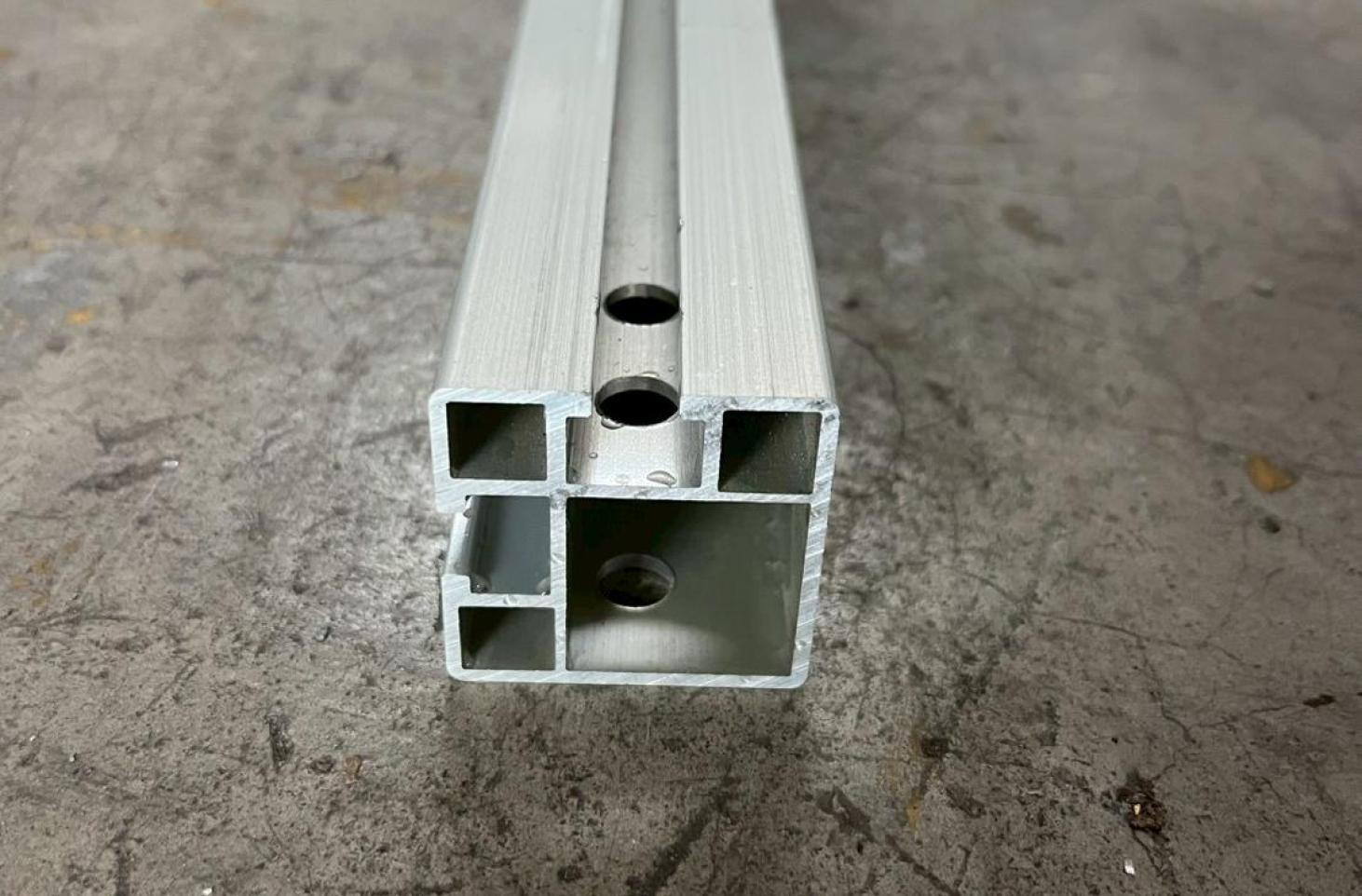

  • 鄰邊溝槽鋁擠型

    此為主要用於直立部位腳架，
    主要用以承重，
    以側鎖方式鎖固於腳座之上，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

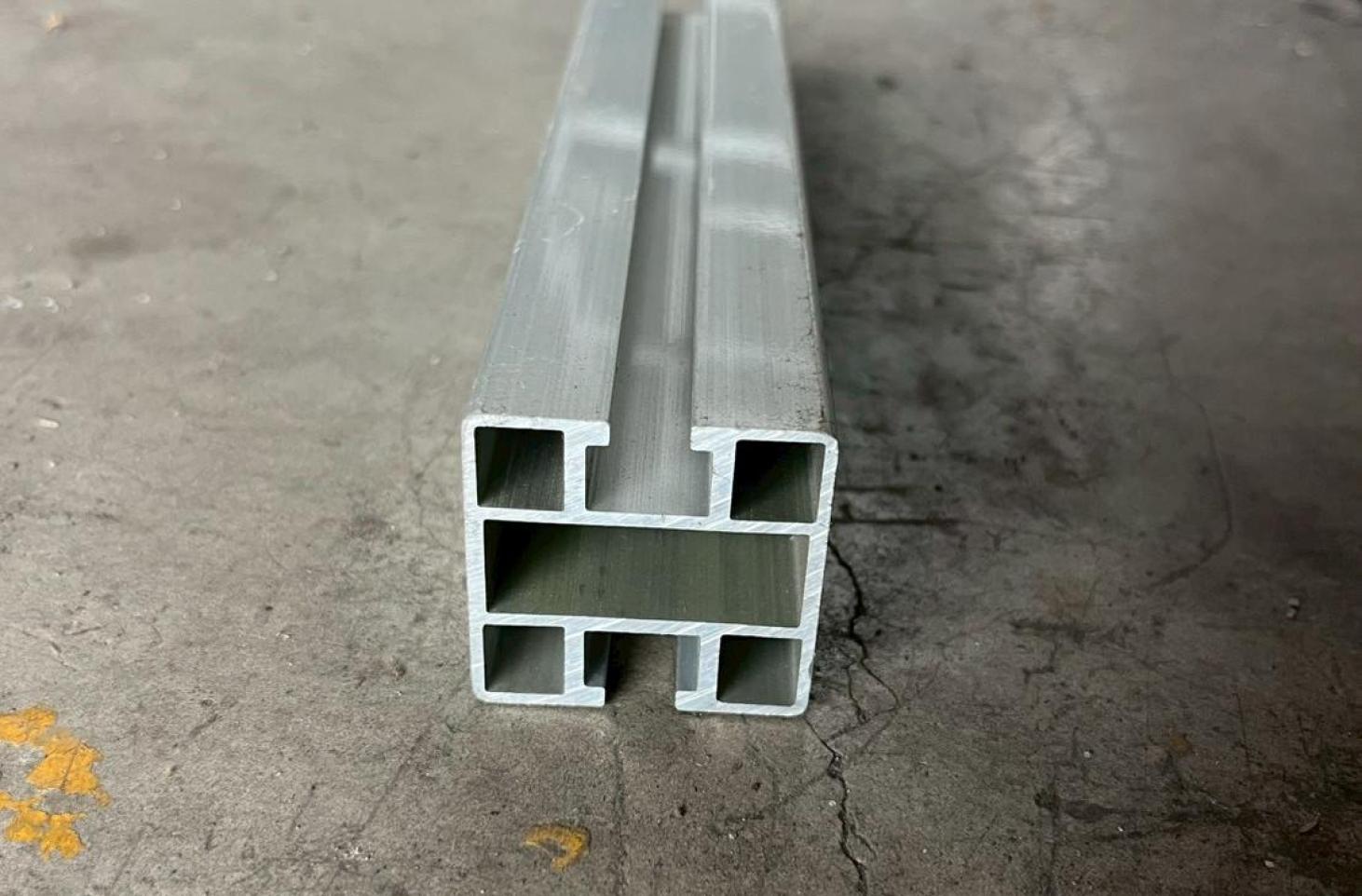

  • 對開溝槽鋁擠型

    此為主要用於斜撐部位腳架，
    主要用以分散風力與地震震波，
    以對角方式鎖固於腳座之上，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

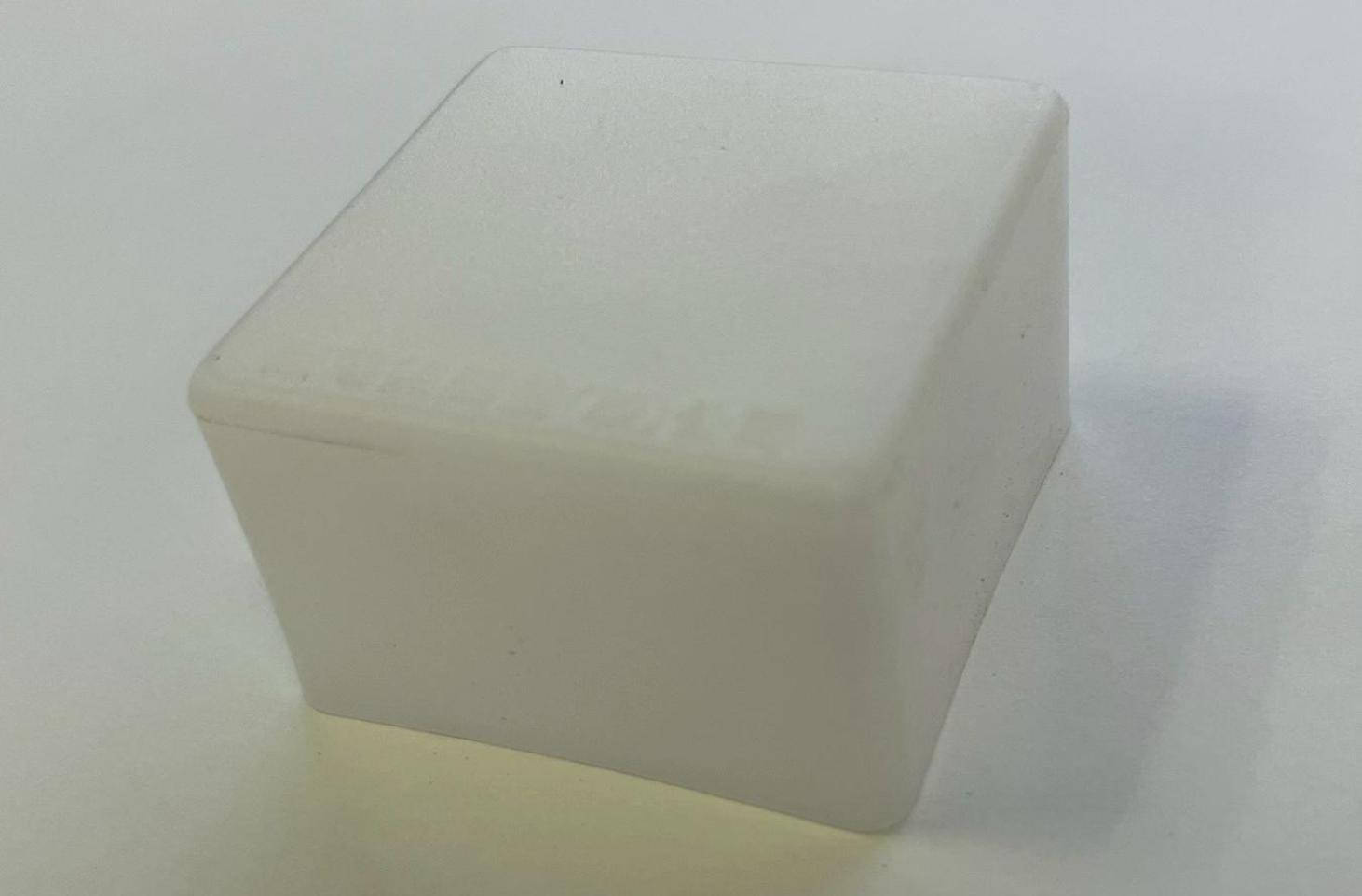

  • 鋁擠型端口套

    材質為PP，具有抗UV功能設計
    規格為40mm*40mm
    安裝於鋁擠型開口端，
    避免邊角刮傷鄰近鋁擠型造成缺口傷痕，
    同時也可一定程度避免水氣滲入鏽蝕

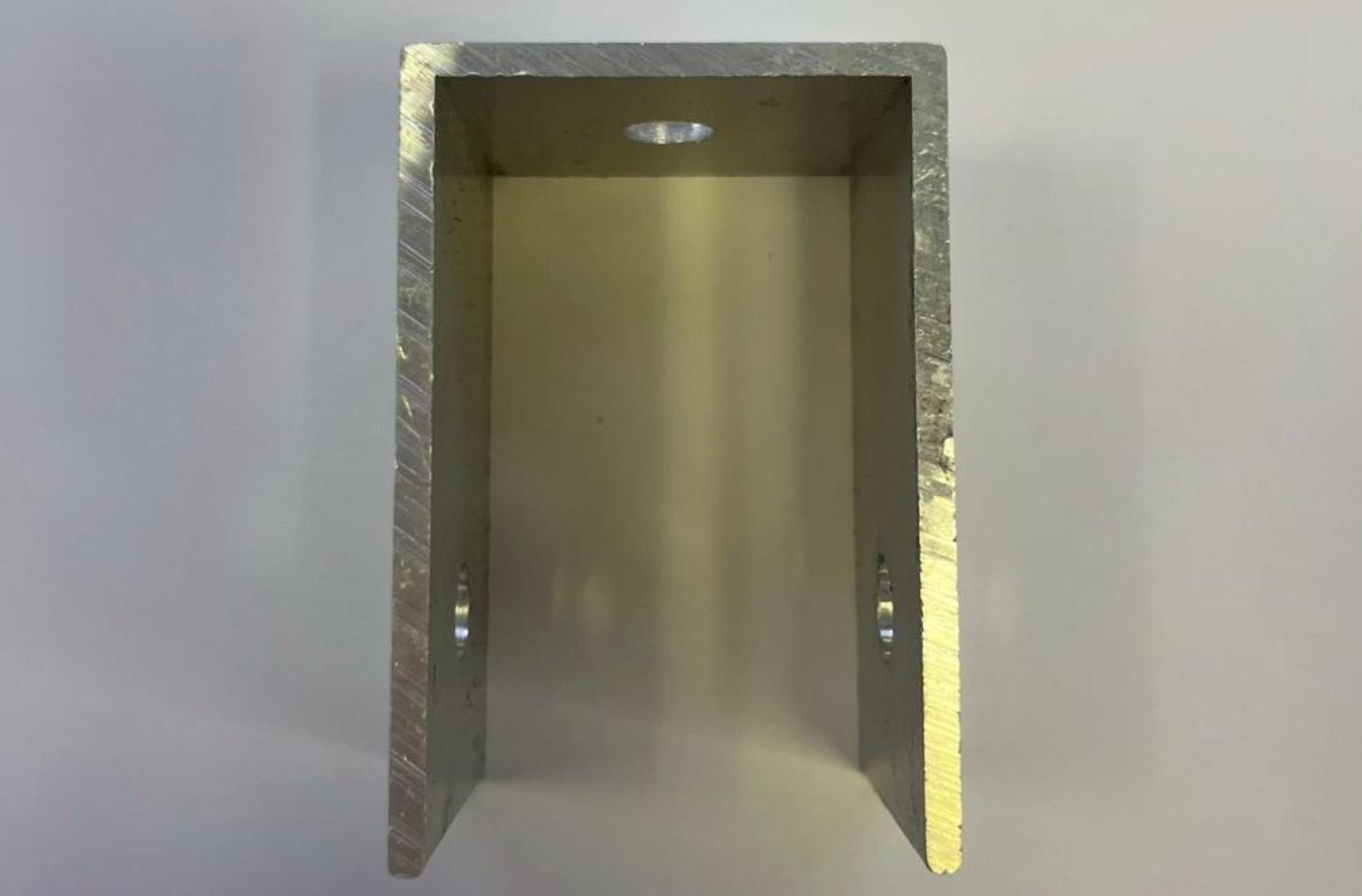

  • ㄇ型基座

    應用於斜撐鋁擠型與直立鋁擠型之連接件，
    因為斜撐傾斜角度無法直接安裝於直立鋁擠型上，
    故需仰賴以此基座進行轉向鎖固，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

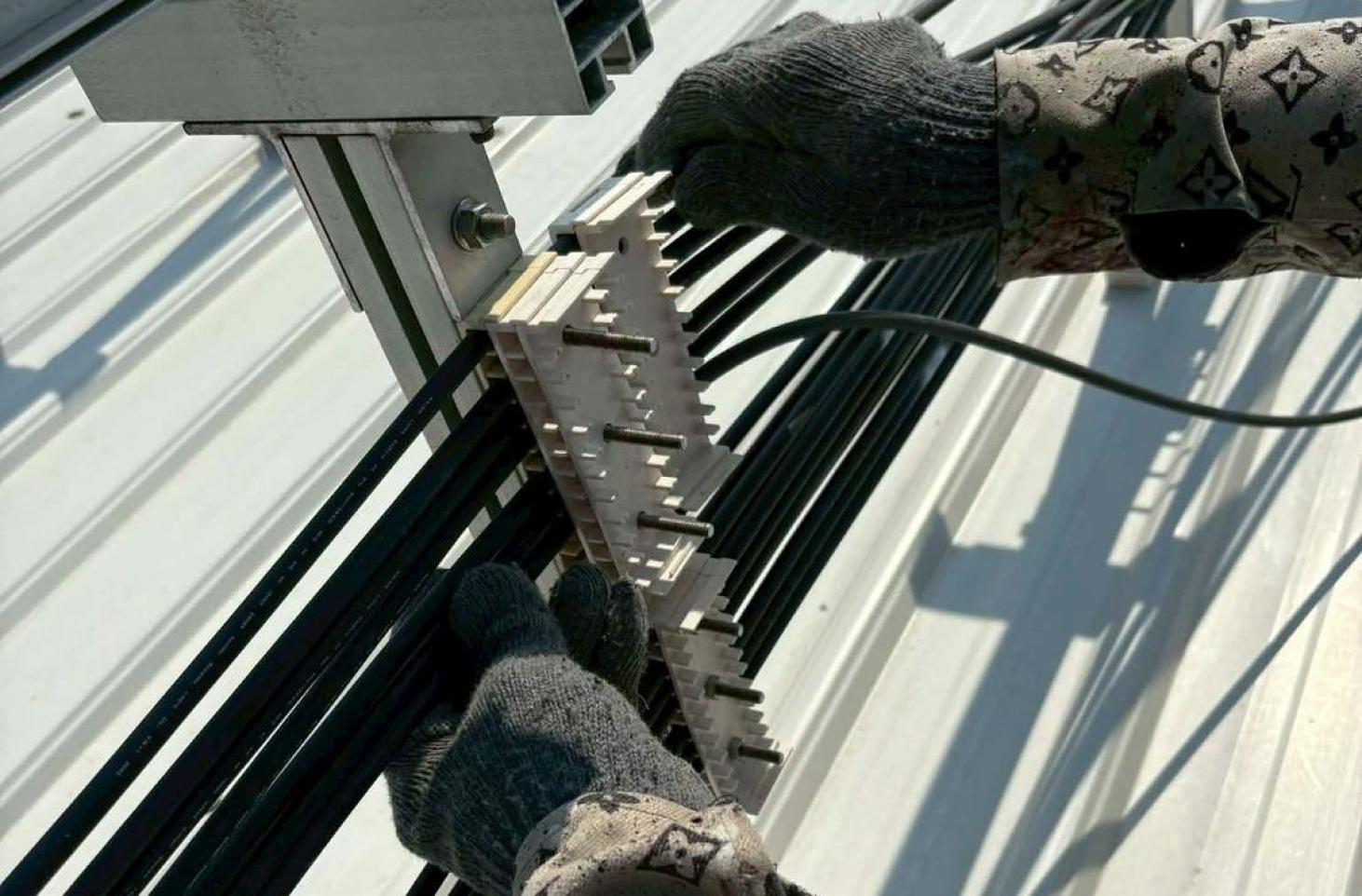

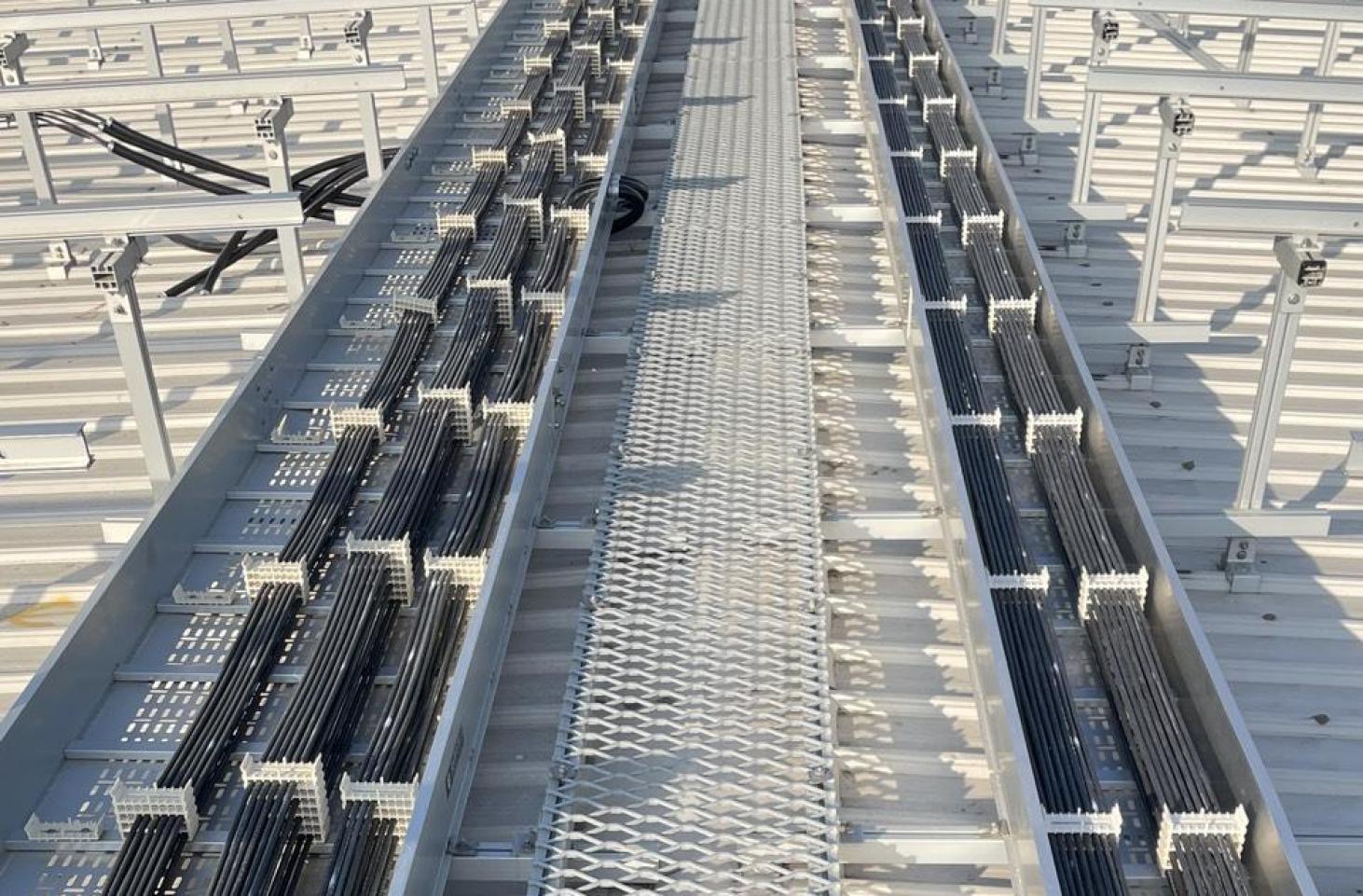

  • 線槽內電纜線走線固定

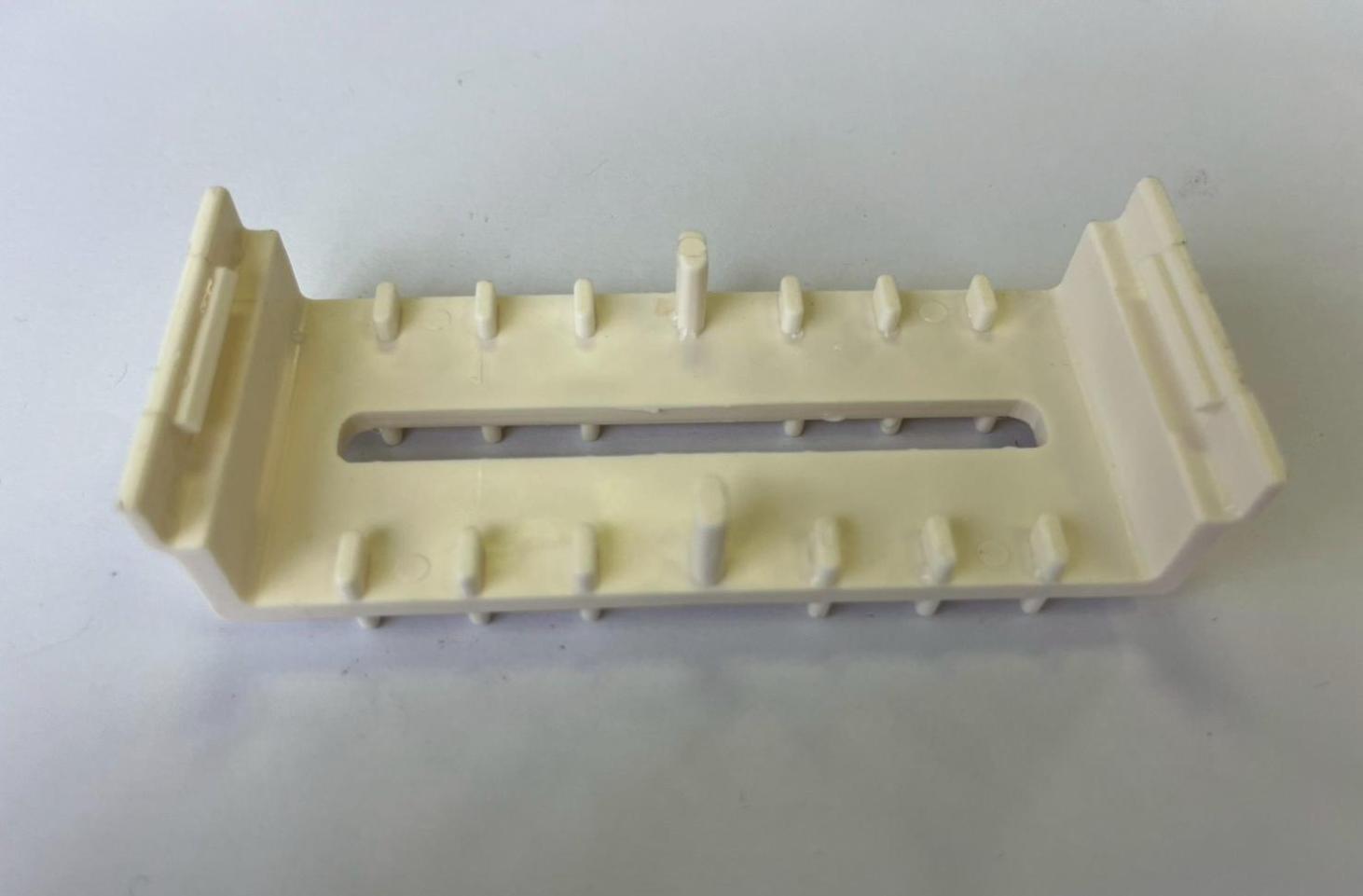

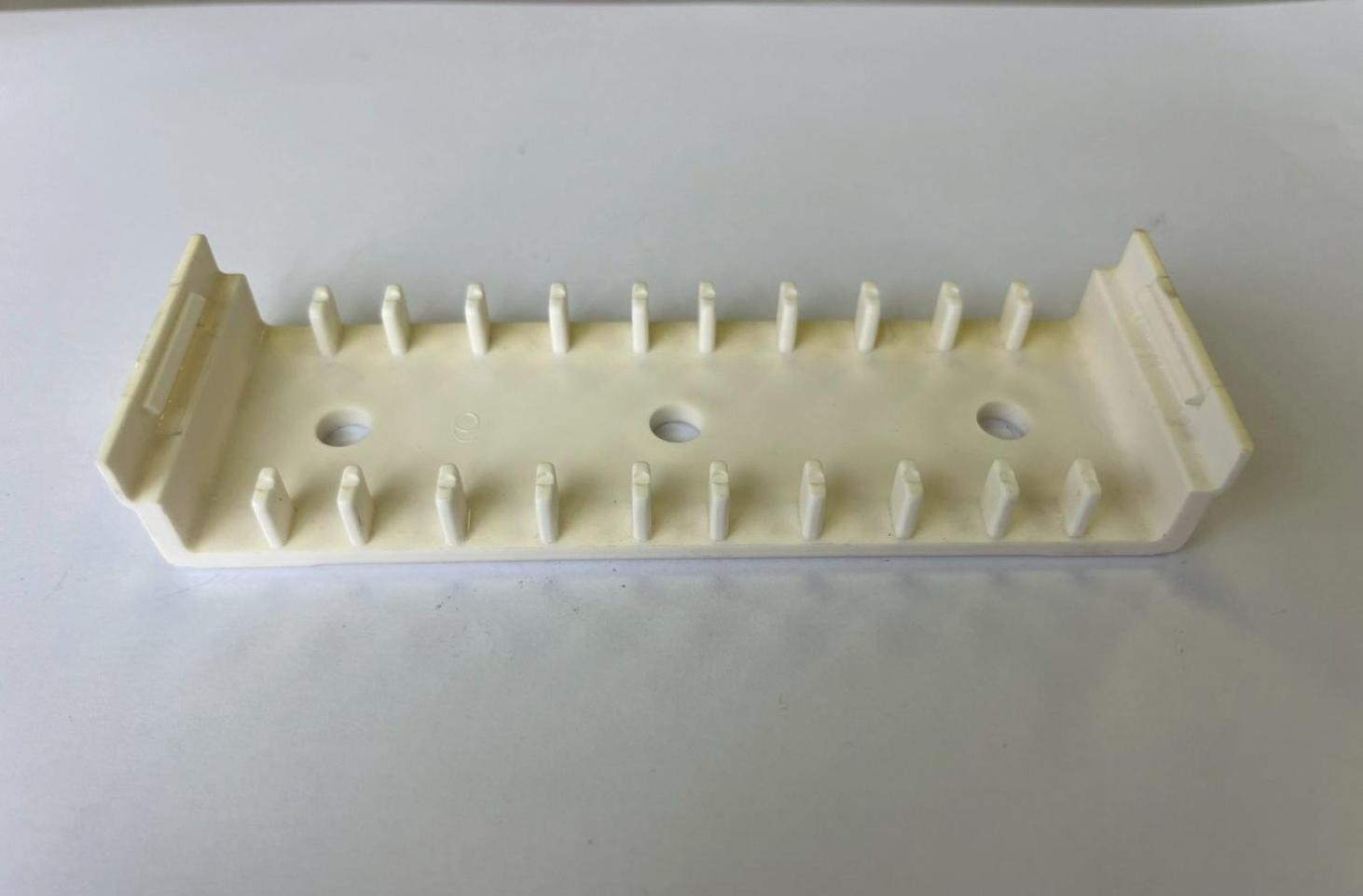

  • 1號固線器

    材質為ABS，
    1號固線器適用於外徑6mm²電纜線，
    利用螺絲定位點為溝槽設計，
    可提供線槽內靈活調整的空間，
    相同規格的固線器設計有對應卡扣，
    可彼此扣合堆疊增加空間與間隔需求，
    避免電纜線距離過近或纏繞導致耐流量降低，
    如需要其他尺寸可討論客製化規格

  • 模組板下直流線走線固定

  • 4、6號固線器

    材質為ABS，
    4、6號固線器分別適用於外徑4mm²與6mm²電纜線，
    利用螺絲定位點可將纜線拉緊避免垂落，
    相同規格的固線器設計有對應卡扣，
    可彼此扣合堆疊增加空間與間隔需求，
    避免電纜線距離過近或纏繞導致耐流量降低，
    如需要其他尺寸可討論客製化規格

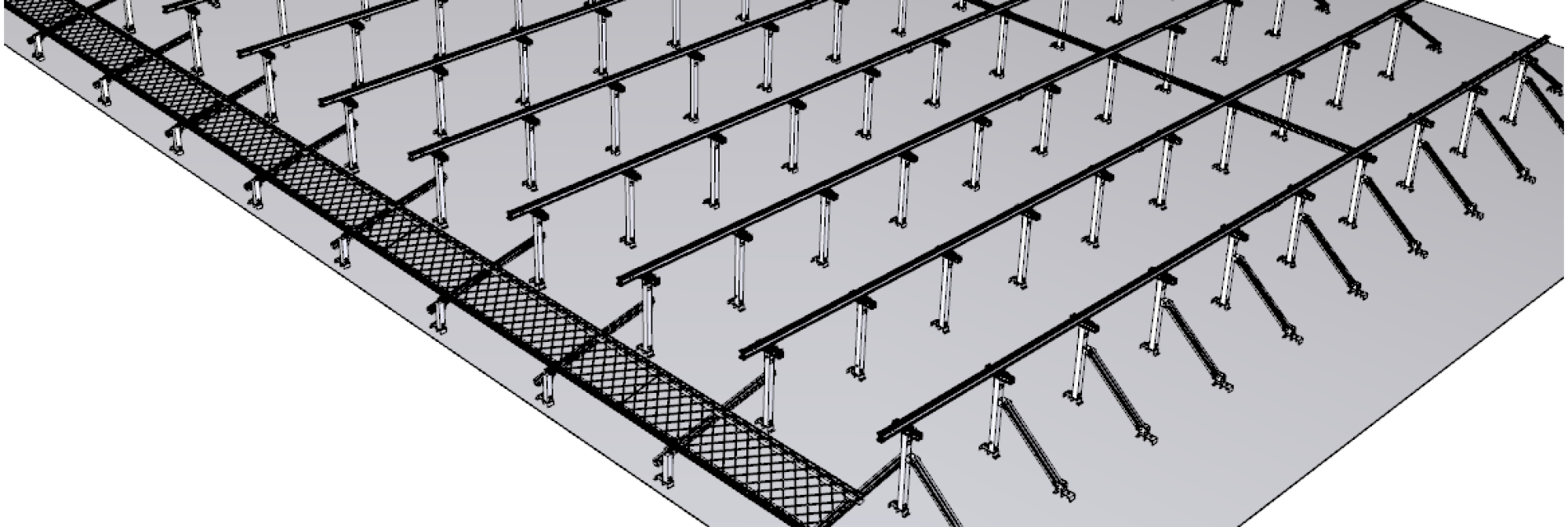

結構支撐梁

此為太陽能支架結構最重要的部件之一，

將陣列內所有鋁擠型腳座從獨立結構經由連接為整體結構，

使腳座不再是單點承重，

而是以整體結構面來承受模組總重量，

與分散風力和地震波，

為案場提供抗強風與耐震的結構強度。

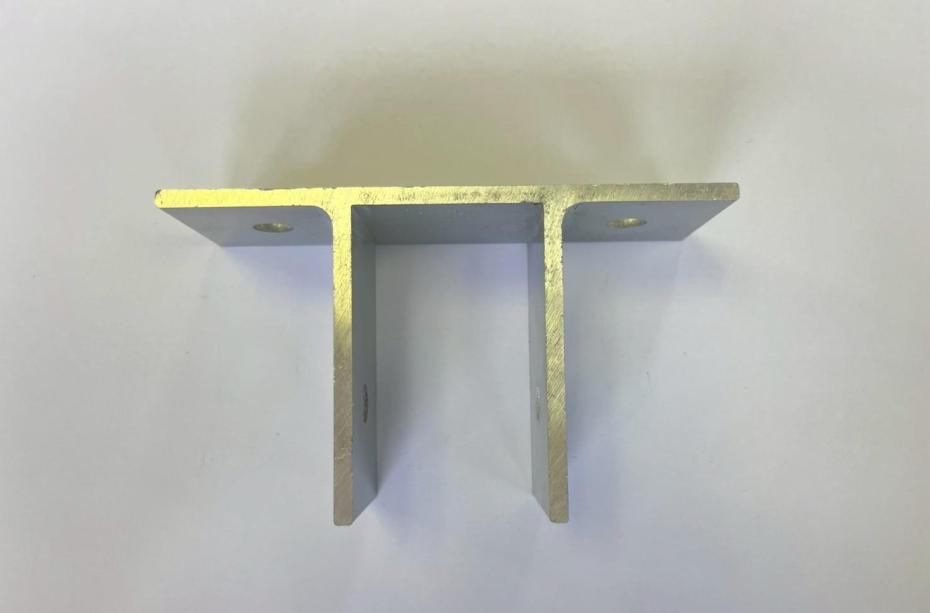

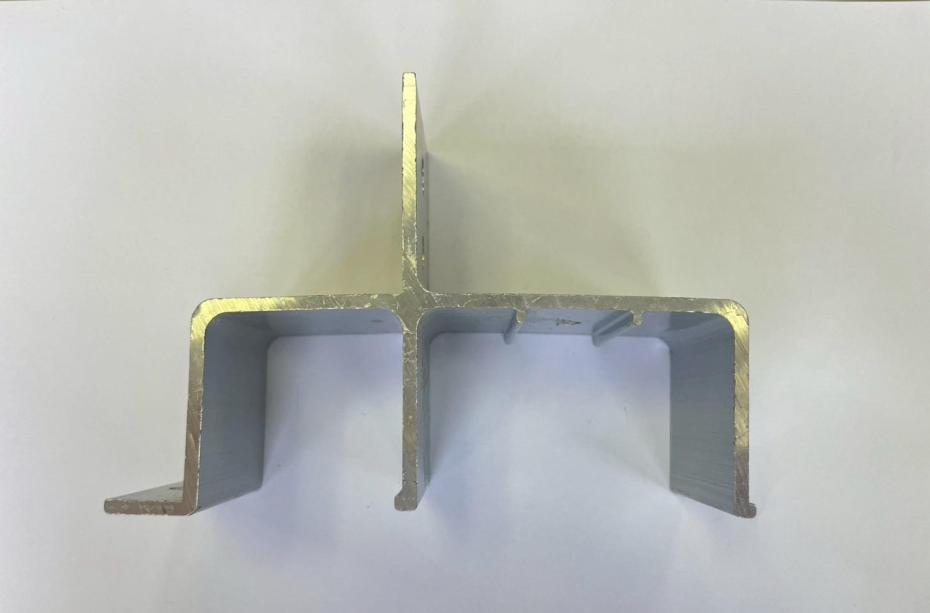

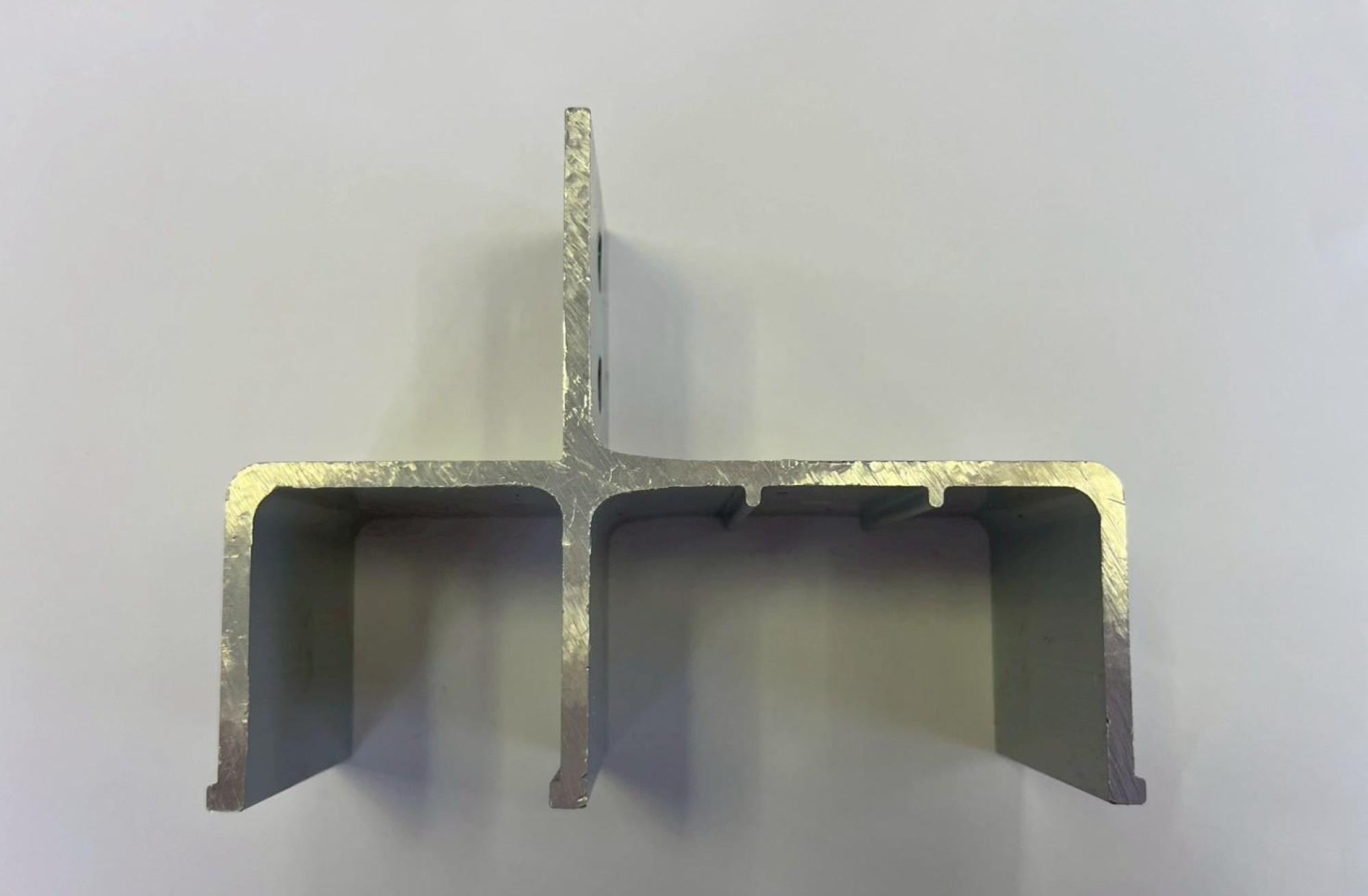

  • π形基座

    應用於直立鋁擠型與結構橫樑之連接件，
    將結構橫樑將上方模組的乘載力利用此π形基座，
    轉移至直立鋁擠型上，
    為了加大接觸面均勻分布上方橫樑傳遞下來的載重，
    故需仰賴以此基座進行轉向鎖固，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

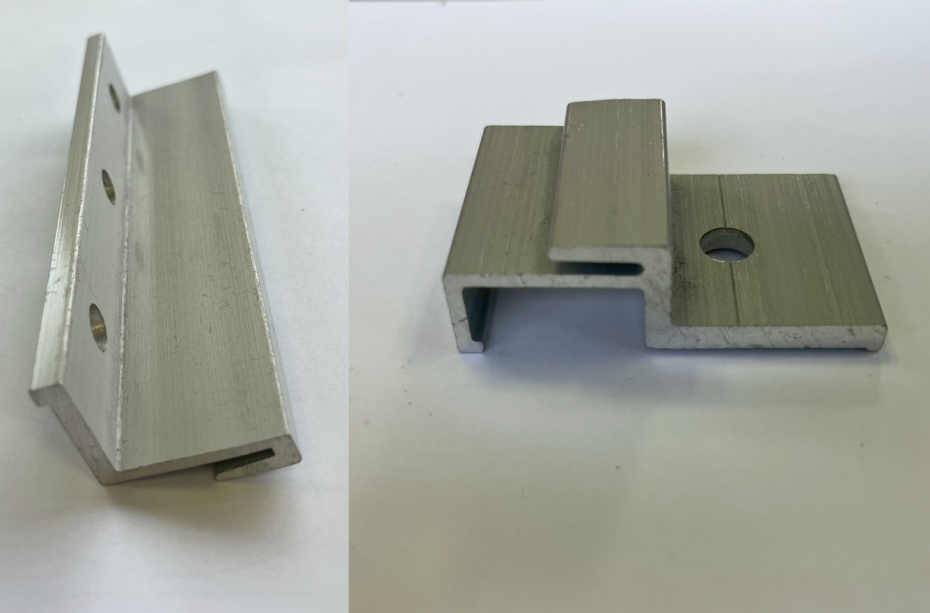

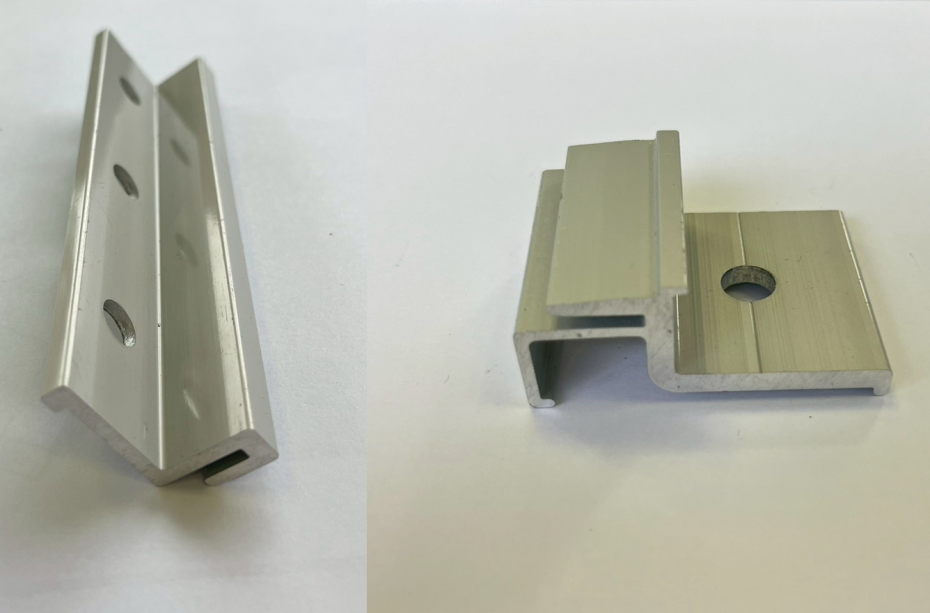

  • 封長邊側壓片

    此零件為結構橫樑與工字鋁之固定件，
    以相同規格的一對壓片面對面，
    將ㄈ型一端缺口嵌入工字鋁底端的接合縫，
    使工字鋁可滑移至適當位置後，
    固定於結構橫樑之上並定位

    因應工字鋁固定模組"長邊"設計，
    現有40mm與150mm兩種規格，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

  • 封短邊側壓片

    此零件為結構橫樑與工字鋁之固定件，
    以相同規格的一對壓片面對面，
    將ㄈ型一端缺口嵌入工字鋁底端的接合縫，
    使工字鋁可滑移至適當位置後，
    固定於結構橫樑之上並定位

    因應工字鋁固定模組"短邊"設計，
    現有40mm與150mm兩種規格，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試

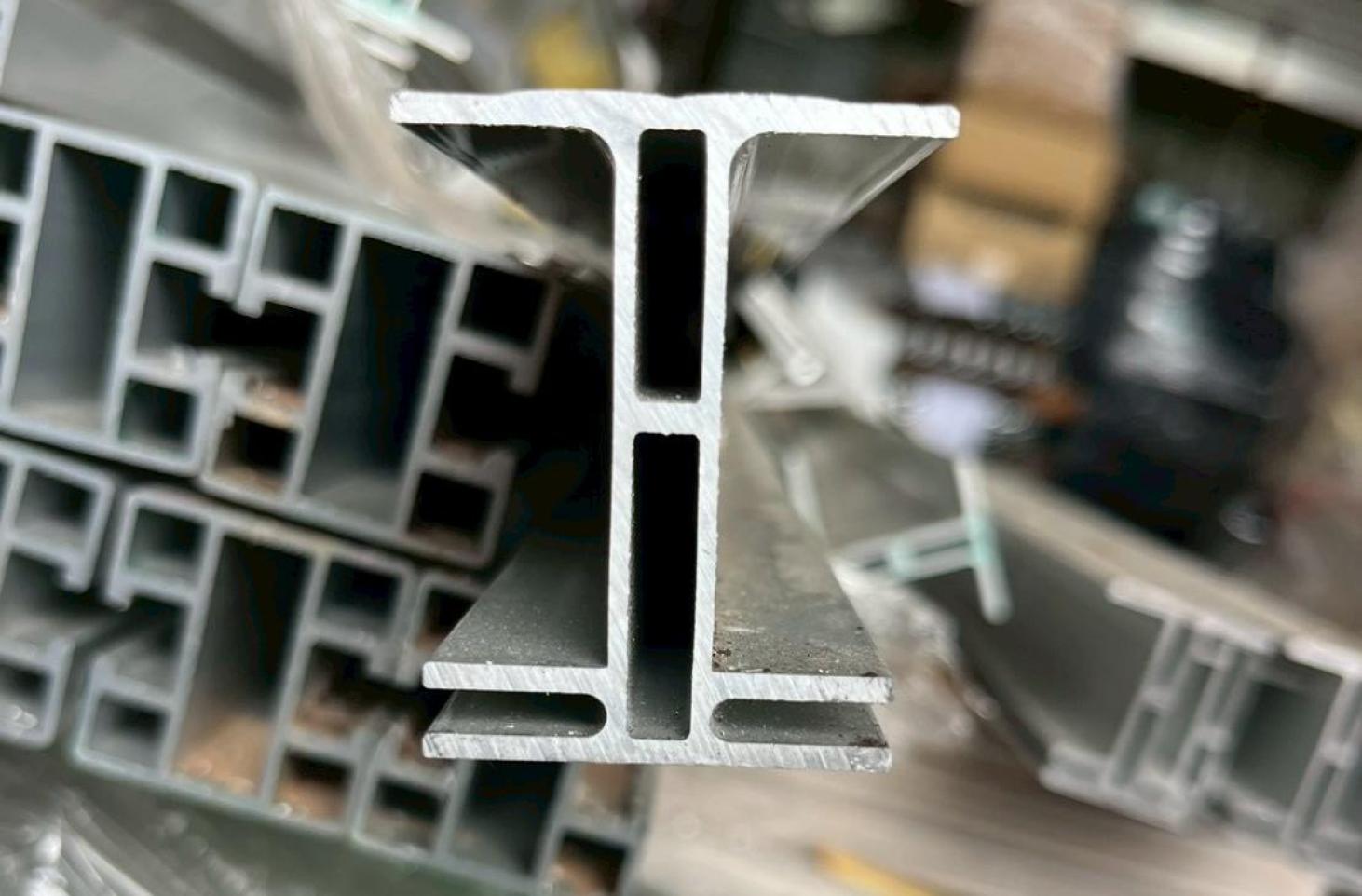

  • 模組滑軌工字鋁

    依照模組邊框大小，最高可達模組邊框覆蓋率70%以上，
    精準開模製作適當規格的工字鋁，
    現有對應30mm邊框與35mm邊框之模組規格﹔
    安裝模組時可快速將模組滑入，
    取代傳統上壓下鎖墊片，
    從工法上完全避免安裝施工時按壓模組或踩踏模組，
    與鎖固應力過度集中於壓片位置使模組隱裂導致一連串災害風險，
    如需要其他尺寸可討論客製化規格，
    外層經陽極10㎛與ED透明烤漆10~15㎛兩道表面處理防護，
    通過CASS鹽霧500H測試，
    通過SGS抗17級風(即風速 > 61.2m/s與風壓 > 499kgf/m²)

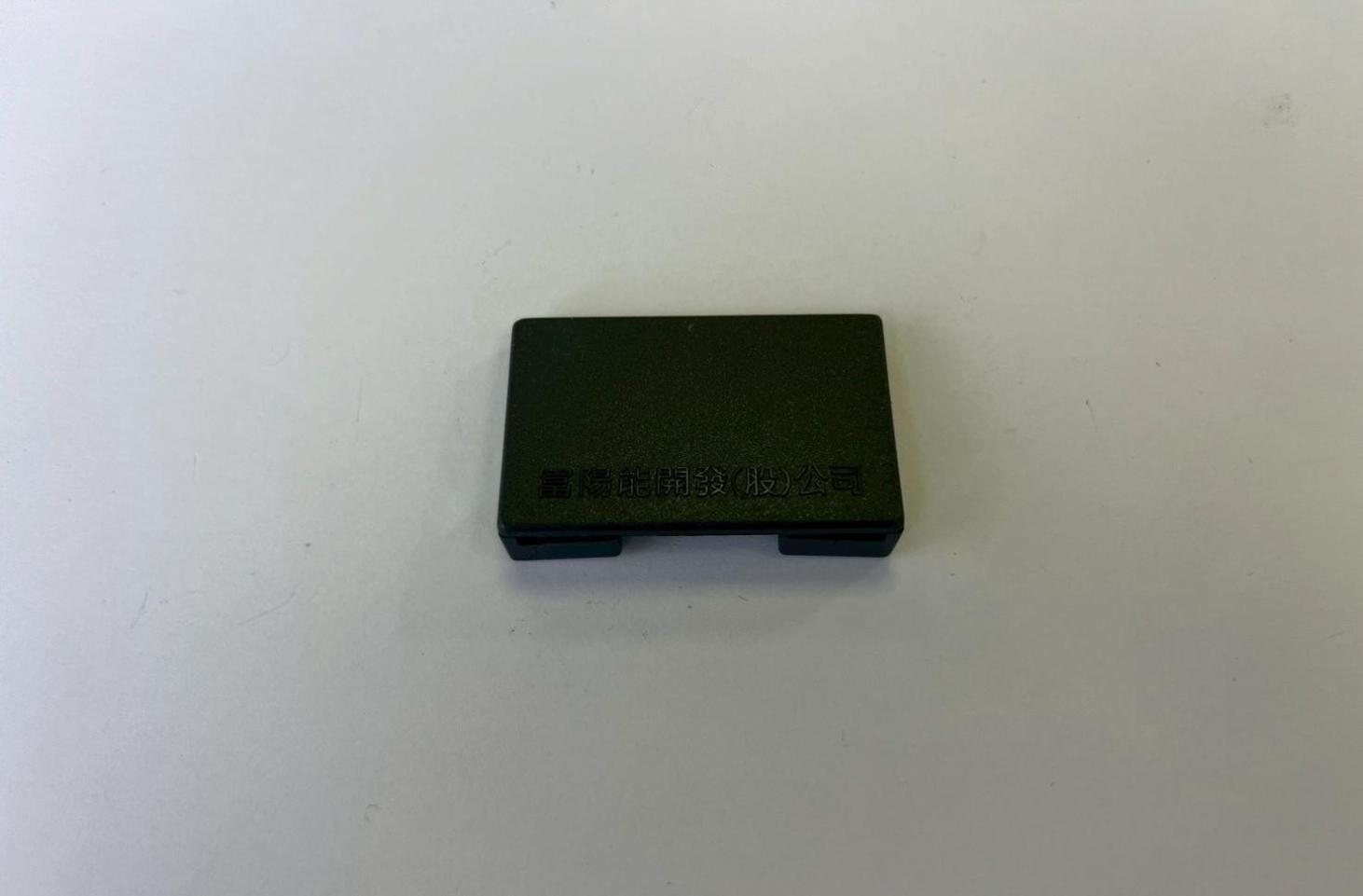

  • 工字鋁端口套

    材質為PP，具有抗UV功能設計
    配合工字鋁現有30mm與35mm規格，
    安裝於工字鋁開口端，
    避免人員碰撞受傷

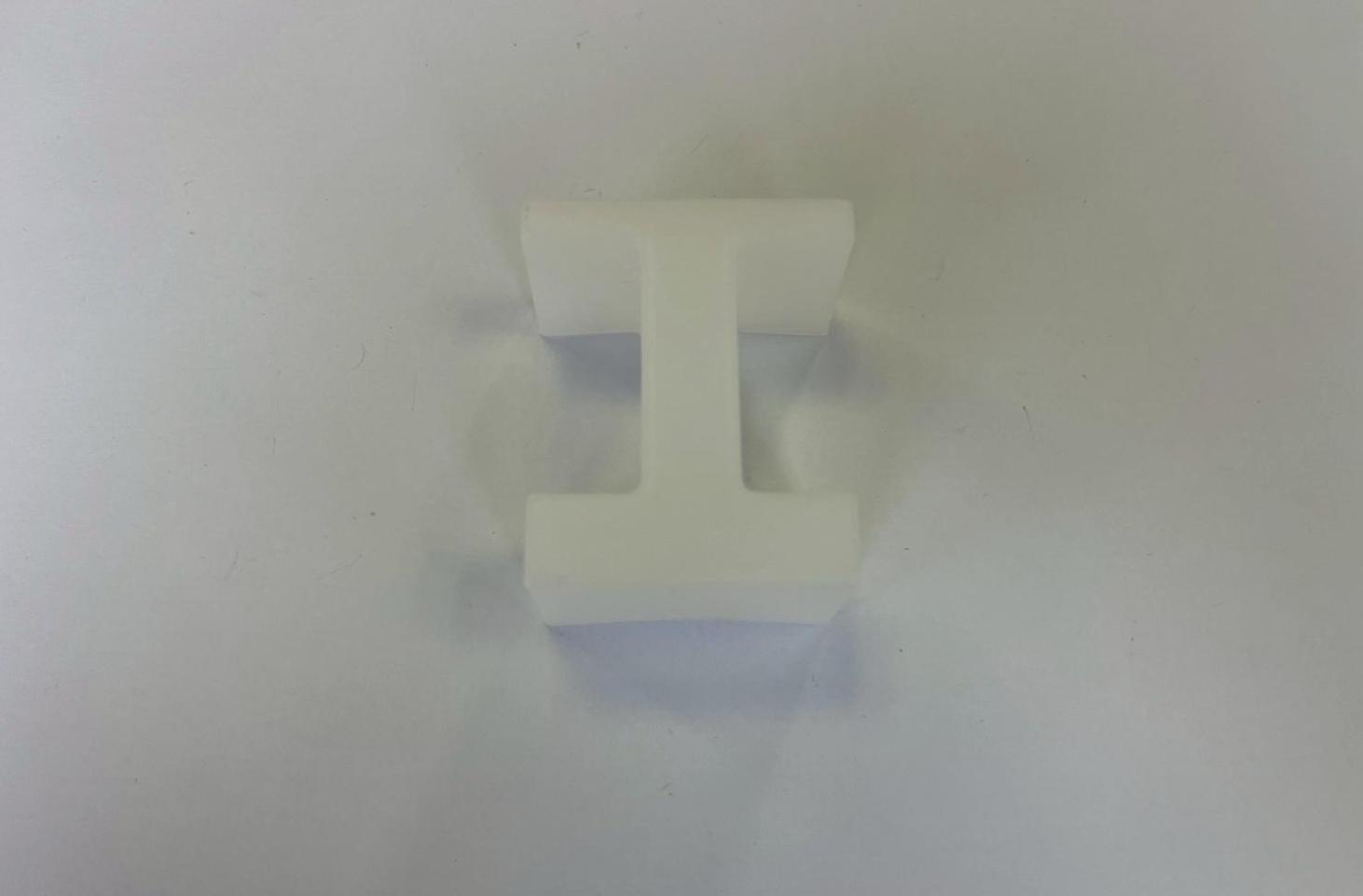

  • 擋組

    材質為PP，具有抗UV功能設計
    設置於工字鋁最底端與最頂端的預先定位之鎖孔，
    作用為排列滑入工字鋁時進行阻擋，
    避免模組掉出工字鋁最底端，
    同時也避免因為震動或其他因素，
    模組從工字鋁最頂端滑落

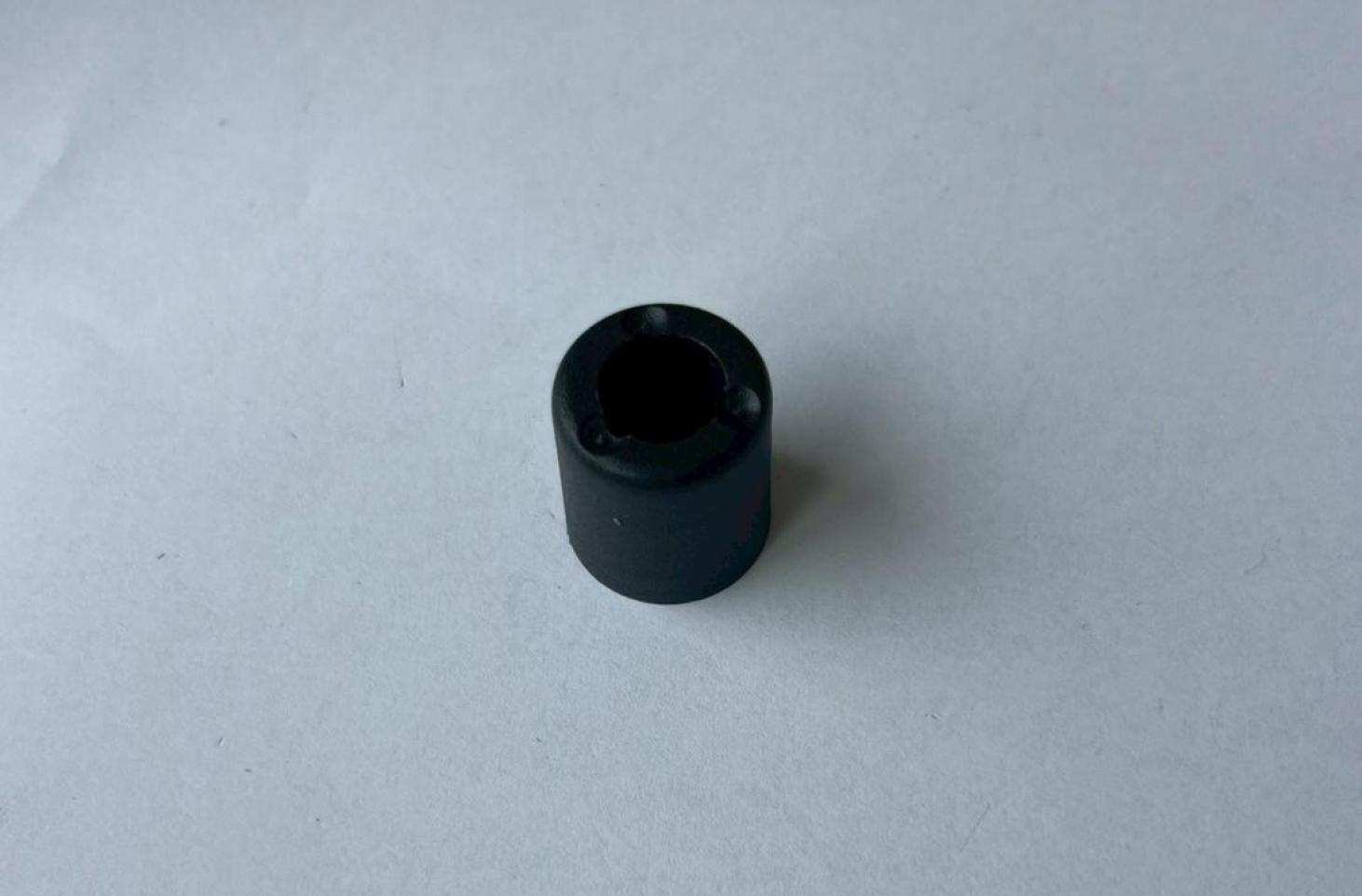

  • 模組塞

    材質為PA，具有抗UV功能設計
    設於工字鋁上與每一片模組的接觸位置，
    作用為將模組滑入工字鋁時進行模組限位，
    加強穩固模組，
    避免因強風吹撫震動或其他因素，
    持續撞擊工字鋁導致模組受損

如需採購或諮詢服務   敬請來電詢問

TEL:04-8928157
